Giới thiệu thi công kè rọ đá tường chắn trọng lực
Một vài hình ảnh được ghi nhận từ công trình. Trong mùa lũ đỉnh điểm của năm 2021. Được ghi nhận từ người dân địa Phương. Thuộc Đơn Dương, tỉnh Lâm Đồng.
Chào quý bạn đến với trang thông tin Blog chuyên nghành địa kỹ thuật môi trường Hưng Phú. Chúng tôi là nhà sản xuất rọ đá, lưới thép xoắn kép cho vật liệu nặng này từ những năm 2015. Và do đó chúng tôi cung cấp đến Quý khách hàng, cũng như các bạn tham khảo. Vài thông tin về dự án thi công kè rọ đá mạ kẽm. Vài lổi thiết kế thường thấy nhất trong phương pháp kè cứng này.
Trong bối cảnh hiện nay, việc ứng dụng kè rọ đá vào xây dựng tường chắn trọng lực đang trở thành một giải pháp phổ biến và hiệu quả. Nhu cầu về an toàn công trình trong điều kiện địa chất không ổn định đã thúc đẩy sự phát triển của các phương pháp thi công tiên tiến, đặc biệt là thông qua sử dụng rọ đá hộc.
Khái Niệm Về Rọ Đá Hộc
Rọ đá hộc là những cấu trúc được làm từ lưới thép mạ kẽm, có khả năng chịu lực tốt và thường được sử dụng để xây dựng tường chắn giúp giữ đất và bảo vệ các khu vực nhạy cảm khỏi hiện tượng sạt lở. Tường chắn trọng lực bằng rọ đá không chỉ đảm bảo tính bền vững mà còn có khả năng thích ứng với nhiều điều kiện địa hình khác nhau, tạo nên một giải pháp kinh tế hiệu quả hơn so với các phương pháp truyền thống như bê tông cốt thép.
Phương Pháp Thi Công Kè Rọ Đá
Việc thi công kè rọ đá bao gồm nhiều bước quan trọng. Đầu tiên, cần xác định kích thước và hình dạng của rọ đá sao cho phù hợp với thiết kế tổng thể của tường chắn. Các rọ đá phổ biến thường có kích thước 2mx1mx0.5m hoặc 2mx1mx1m, giúp dễ dàng trong việc thi công và đảm bảo khả năng chống xói do nước.
Sau khi chuẩn bị xong, các rọ đá sẽ được lắp đặt theo tiêu chuẩn kỹ thuật. Điều này không chỉ giúp nâng cao độ bền chắc cho công trình mà còn tạo điều kiện cho quá trình thoát nước tốt hơn, giảm áp lực lên tường chắn trong thời gian dài. Thêm vào đó, việc sử dụng các lớp vải địa kỹ thuật bên dưới sẽ gia tăng khả năng giữ đất và ổn định cho nền móng của công trình.
Ưu Điểm Của Kè Rọ Đá
Một trong những lợi ích lớn nhất của việc thi công kè rọ đá là tính linh hoạt trong ứng dụng. Nhờ vào khả năng tùy chỉnh kích thước và hình dạng, các rọ đá có thể được sử dụng trong nhiều tình huống khác nhau, từ các dự án nhỏ đến những công trình quy mô lớn. Bên cạnh đó, chi phí thi công cũng thấp hơn rất nhiều so với các lựa chọn khác, như bê tông cốt thép, giúp tiết kiệm ngân sách cho các dự án xây dựng.
Đáng chú ý, việc thi công kè rọ đá không chỉ đơn thuần là công việc kỹ thuật mà còn mang lại giá trị thẩm mỹ cho môi trường xây dựng. Các rọ đá được bọc nhựa PVC hoặc chỉ đơn giản là lưới thép có thể hòa nhập vào cảnh quan tự nhiên, tạo nên sự hài hòa giữa con người và thiên nhiên.
Tiềm Năng Tương Lai
Tương lai của việc thi công kè rọ đá rất sáng sủa, đặc biệt trong bối cảnh biến đổi khí hậu ngày càng diễn biến phức tạp. Giải pháp này không chỉ góp phần bảo vệ các khu vực đất yếu mà còn có thể áp dụng cho các dự án cảnh quan, cải thiện chất lượng môi trường sống cho cộng đồng. Khi đề cập đến sự bền vững trong xây dựng, kè rọ đá chính là ví dụ điển hình cho việc kết hợp giữa tính năng kỹ thuật và bảo vệ môi trường.
Với những lợi ích vượt trội và khả năng thích ứng, kè rọ đá chắc chắn sẽ tiếp tục được ưa chuộng trong tương lai gần, mở ra nhiều hướng đi mới cho ngành xây dựng Việt Nam.
Dự án kè sông Đa Nhim bằng rọ đá mạ kẽm
Chúng tôi không có ý gây tranh cãi về giải pháp và kỹ thuật. Vì mỗi dự án đều có những Kỹ Sư và các Nhà địa chất đã khảo sát và tiên liệu trước khi thi công. Tuy vậy những sai sót nhỏ có thể mang lại những hậu quả lớn. Và do đó chúng tôi xin giới thiệu một vài chi tiết cụ thể trong bài viết sau đây.

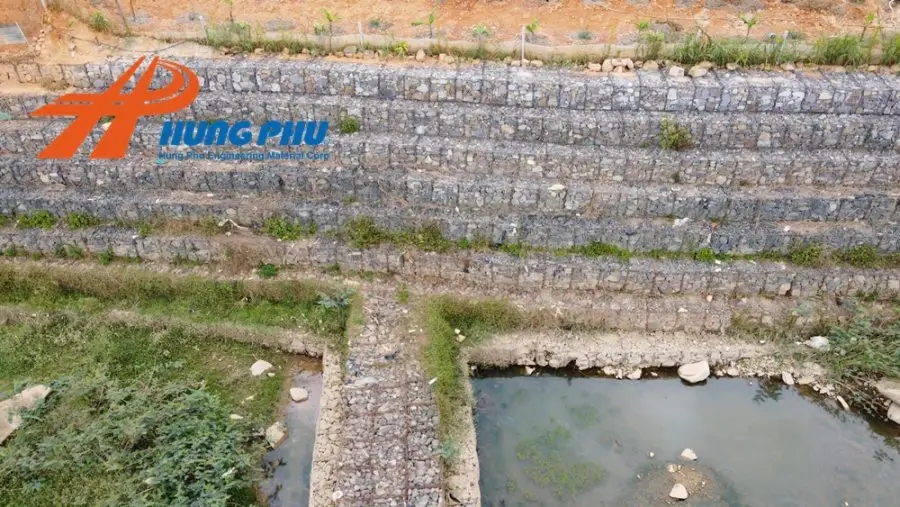

Cách trung tâm thị trấn D’rain, tính từ Chợ Lạc Nghiệp. Hướng về phía Đông tính từ cầu Đơn Dương khảng 2km, dọc sông Đa Nhim hướng về phía Đông. Một đoạn kè rọ đá bằng tường chắn trọng lực không lót kênh. Phương pháp kè giật cấp với loại rọ đá 2x1x1m. Tính từ đáy sông trở lên là 8 cấp. Tương đương với 8m chiều cao.
Sông Đa Nhim là một nhánh bắt nguồn từ của xả của đập thủy diện. Hồ chứa Đơn Dương cung cấp cho nhà máy thủy điện Đa Nhim dưới chân đèo Krong Pha. Đây là một đoạn sông uốn khúc, hằng năm mùa mưa lũ đập Đơn Dương xả lũ. Dòng chảy nhắm vào đây là rất mạnh.

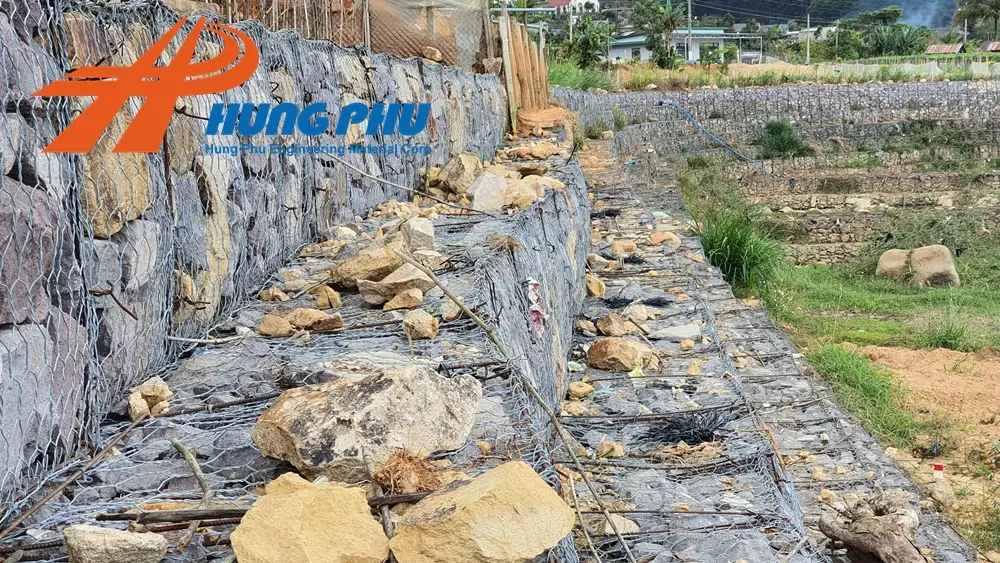

Dự án thi công kè rọ đá mạ kẽm bằng tường chắn trọng lực này, nhằm giữ đất và con trường dân sinh phía trên trước những xói mòn rất mạnh xảy ra hằng năm. Hình minh họa này chúng tôi chụp lại vào tháng 02/2022. Khi mà mực nước sông thấp nhất trong năm.
Lổi vật liệu khung dây viền rọ đá mạ kẽm
Như chúng tôi từng xuất bản về việc định khung dây viền. Dùng sắt 8mm đến 12mm để định khung cho khối rọ không có tác dụng lắm. Nguyên tắc của “dây” viền được định hình xoắn kép từng mắt lưới vào dây. Nghĩa là dây viền được lồng vào (boder) xung quanh tấm lưới được đan.

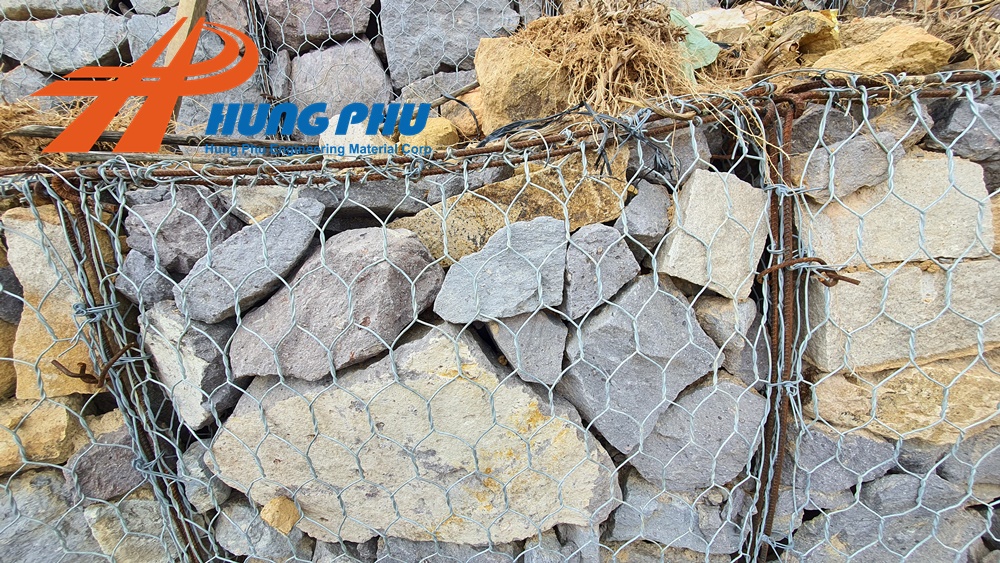

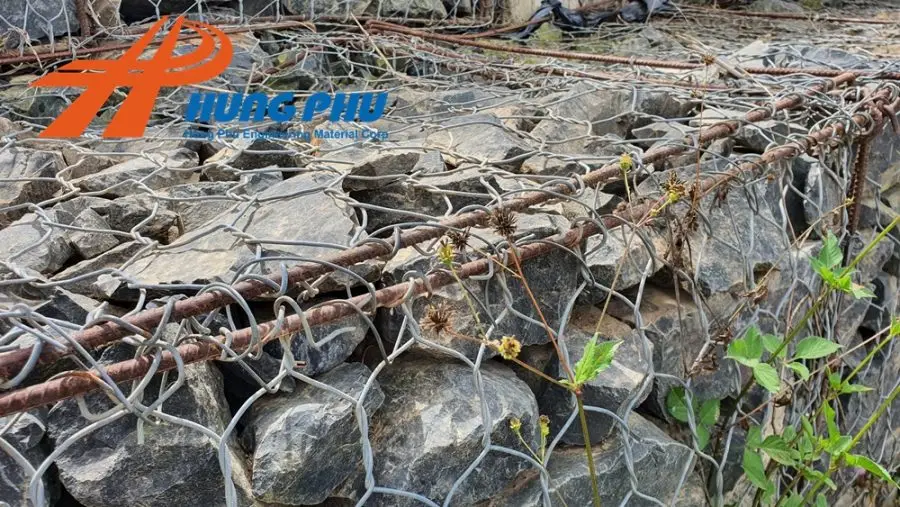

Khung viền không được mạ kẽm, nó có tuổi thọ ngắn hơn dây đan trong thời gian nhất định
-

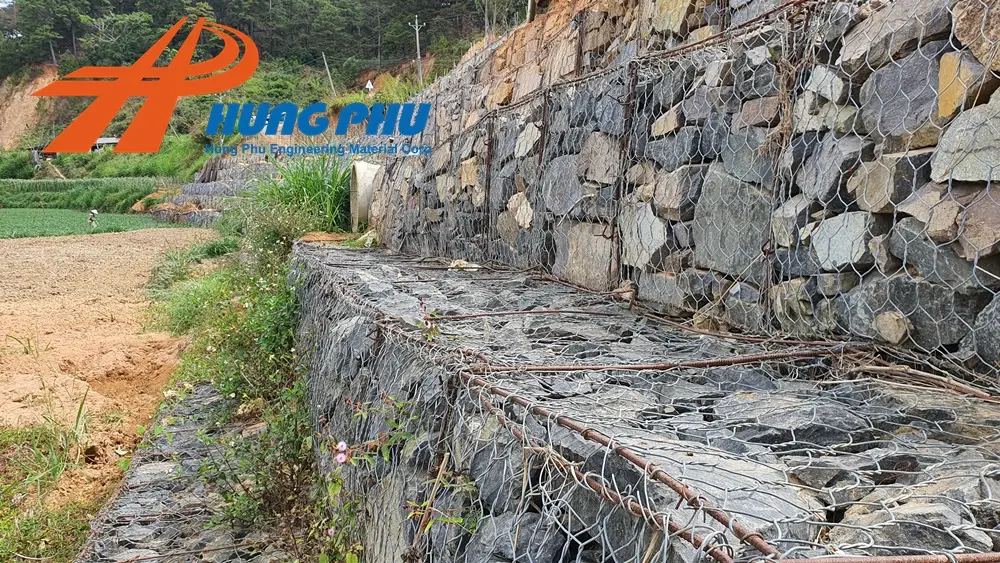

- Khung viền

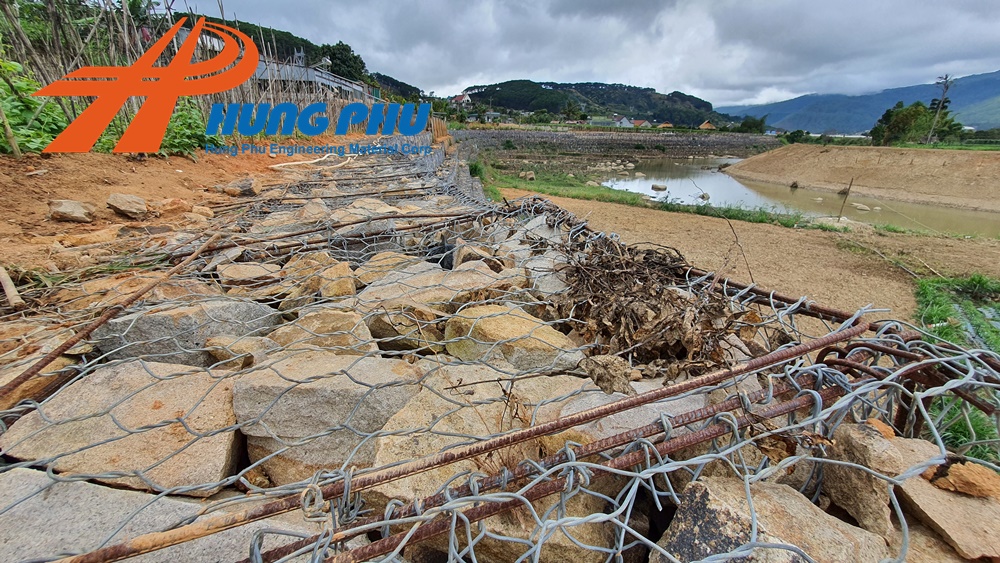

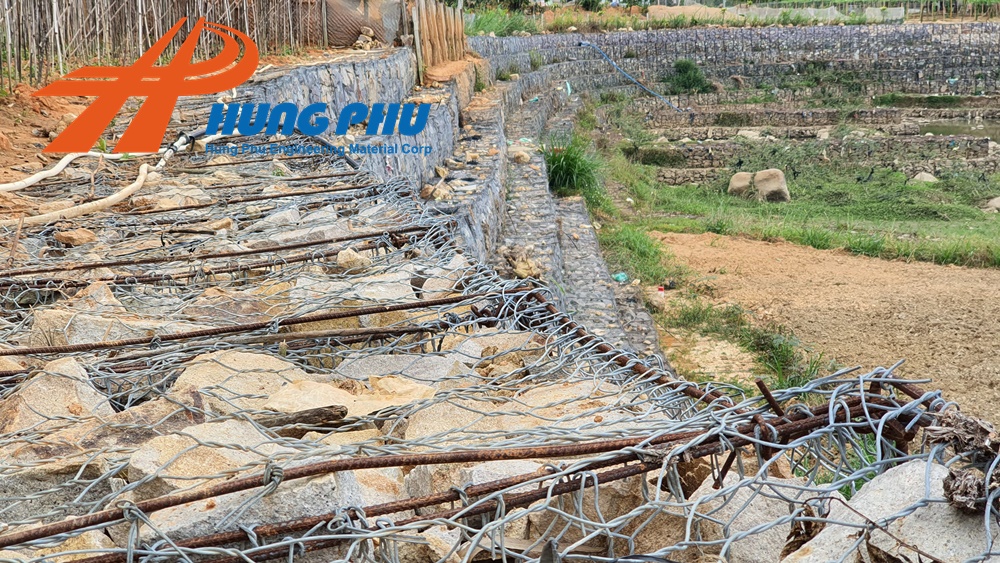

Khung sắt không cần thiết trong thi công kè rọ đá

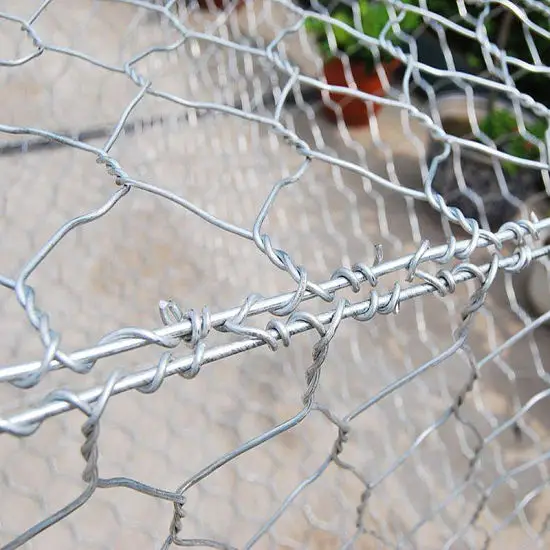

Dây viền rọ đá mạ kẽm được xoắn đúng cách
Dây viền khác với khung Viền. Dây viền của bất kỳ loại định hình nào trong tấm lưới được đan trên máy chuyên dụng. Chúng phải được dây đan “xoắn” vào như một mắt lưới. Trong thuật ngữ chuyên ngành nó được gọi là Boder.
Sự “đứng vững” của một khối đá trong phương pháp kè cứng. Nó không phụ thuộc vào khung viền hoặc dây viền. Mà nó phụ thuộc vào vật liệu lấp bên trong, và độ bền của từng mắt lưới. Nếu độ bền của mắt lưới không đảm bảo. Vật liệu bên trong sẽ bị “chảy” ra ngoài làm sập đổ cấu trúc.
Vậy nên dây viền lớn nhất của Rọ đá mạ kẽm hoặc Rọ đá bọc nhựa. Nó chỉ to hơn dây đan 30 đến 40% và chúng đảm bảo phải được “xoắn” vào chứ không phải “cột” vào như hình minh họa trên.
Bạn có thể thấy nó chắc chắn chắn vì khung viền to khỏe như vậy. Nhưng thực ra nó yếu hơn dây đan mạ kẽm được bảo vệ trong môi trường điện hóa, ăn mòn cao. Khung sắt đó sẽ mục hóa trong vài năm. Nhưng dây đan mạ kẽm dù mong manh, nhưng được bảo vệ trong vòng vài chục năm.

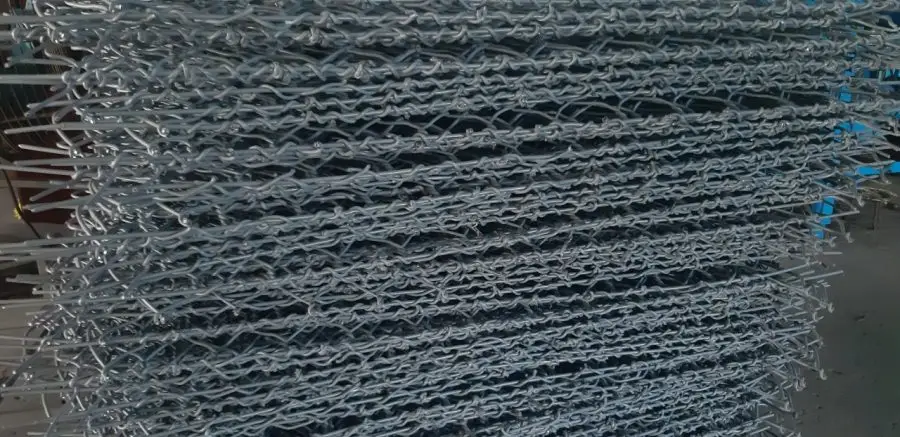

Vách ngăn có dây viền được gia công bằng máy do Hưng Phú sản xuất
Càm giác khung viền “chắc chắn” trong tâm trí của người thi công. Cũng như chủ đầu tư cảm nhận bằng cảm tính. Khung viền dù lớn đến đâu. Nếu không được mạ kẽm hoặc được bọc nhựa. Trong một thời gian nhất định chúng sẽ bị ăn mòn trong môi trường khắc nghiệt.
Khi khung viền bị bung vỡ, vật liệu lấp bên trong sẽ rơi xuống và làm biến dạng cấu trúc. Một điều nữa là chúng làm tăng chi phí thi công của công trình lên một cách đáng kể. Đổi lại những tiềm ẩn rủi ro, bảo trì và sửa chữa chúng là một việc khá khó khăn.
Trong thi công kè rọ đá phương pháp kè rọ đá hộc. Khung viền cho dự án là không cần thiết. Nó còn gây lãng phí về nhân công và vật liệu. Nhưng nó không chắc chắn hơn so với dây viền của máy đan được xoắn kép.
Kích thước mắt lưới danh định

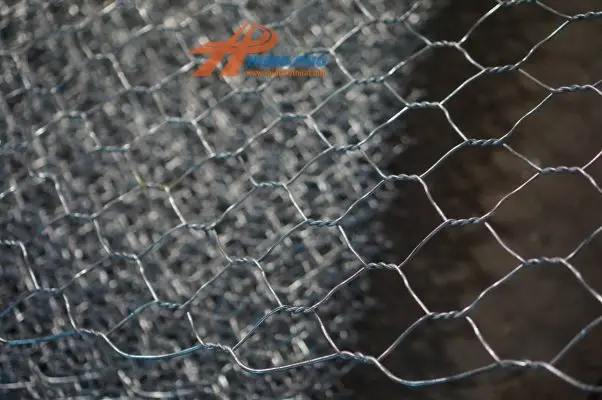

Mắt lưới xoắn kép này rất lỏng lẻo.

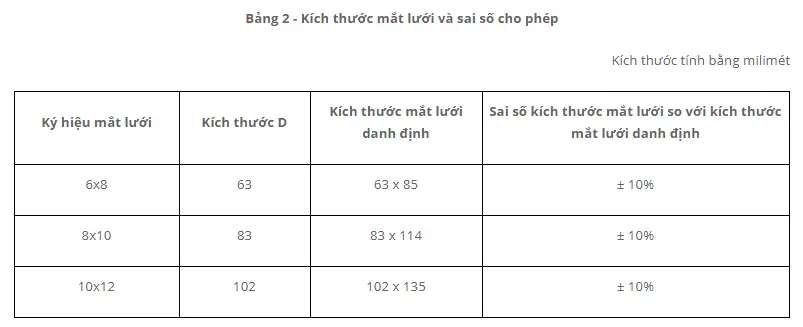

Trong chuyên mục Rọ đá của Hưng Phú có bài viết so sánh giữa rọ đá giá rẻ và Rọ đá mạ kẽm do Hưng Phú sản xuất. Tại sao có những giá thành chênh lệch nhau. Mời quý bạn tìm hiểu thêm. Tuy nhiên trong bài viết này chúng tôi cũng muốn đề cập đến các loại mắt lưới thông dụng như sau. Với lưới thép Rọ đá mạ kẽm mà Hưng Phú sản xuất. Mắt lưới ký hiệu và mắt lưới thực tế là giống nhau. Nghĩa là mắt lưới được sản xuất dúng như tên gọi của nó. Rọ đá giá rẻ của các nhà sản xuất khác mắt lưới 83mmx114mm theo danh định. Mắt lưới của Hưng Phú là 80×100 mm. Đó là sự khác biệt. Lưới Rọ đá mạ kẽm Hưng Phú sản xuất
So sánh giữ hai mẫu mắt lưới xoắn kép. Cùng 2 vòng xoắn kép. Vòng xoắn có cạnh dài sẽ bị có giãn lớn nếu vật liệu lèn bên trong có áp lực. Điều này làm biến dạng công trình, dung sai lớn. Vòng xoắn kép có cạnh ngắn, độ biến dạng thấp và dung sai nhỏ.
Tường chắn trọng lực bằng rọ đá mạ kẽm và vật liệu lấp

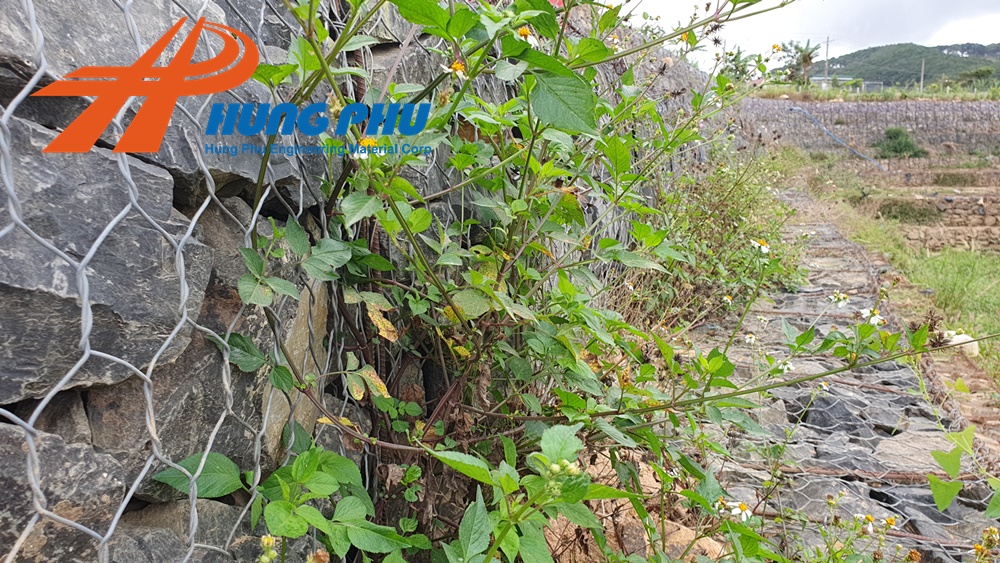

Vật liệu lấp trong Tường chắn trọng lực này là Đá hộc. Những nơi có kích thước đá nhỏ hơn mắt lưới sẽ “chảy” ra ngoài theo thời gian. Do tác động của dòng chảy thủy lực. Tác động của xoáy nước dưới chân kè hoặc các khối chống xói mòn bên dưới.
Tường chắn trọng lực này thiết kế không có thảm chắn phía trước dòng chảy theo như minh họa sau.

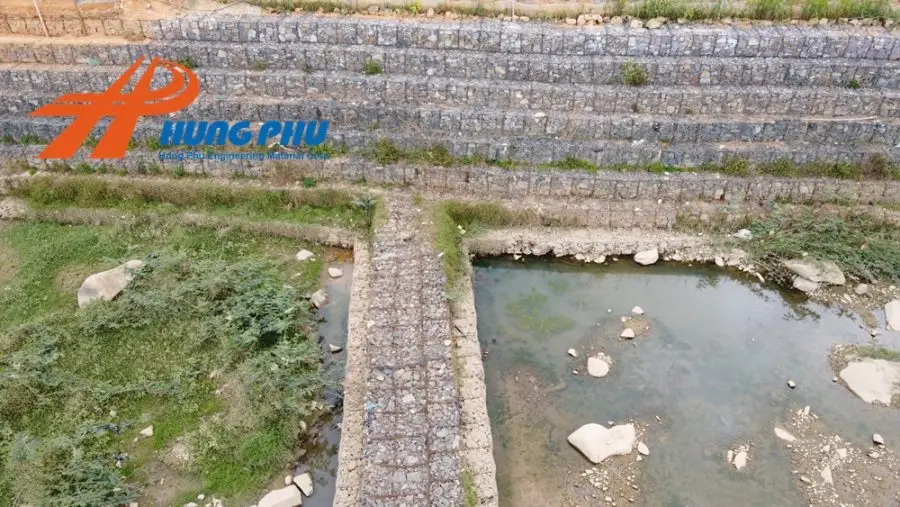

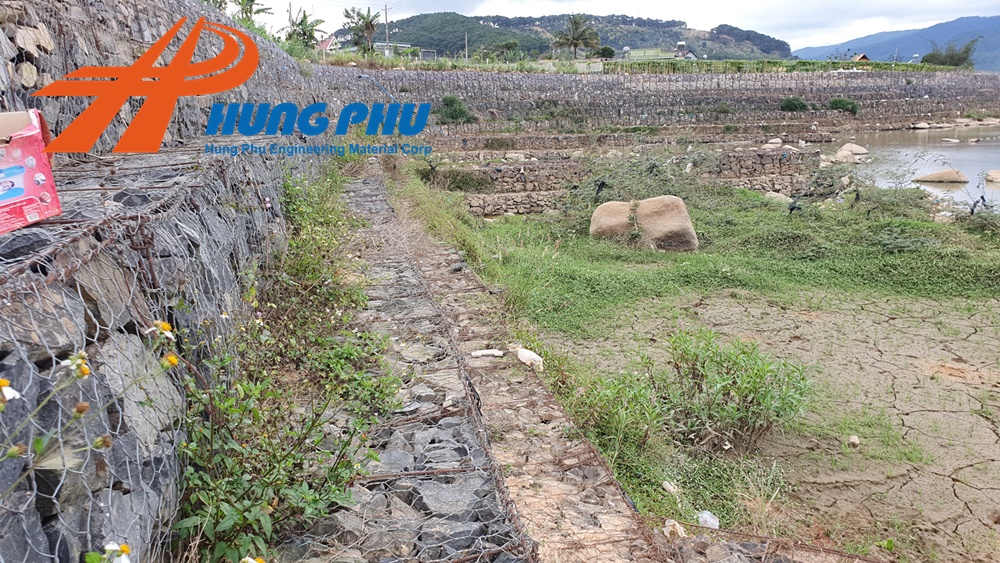

Vùng chân không được kè thảm đá tạo vùng đệm dưới chân công trình.
Một thiết kế đúng trong phương pháp kè cứng, bằng rọ đá mạ kẽm. Chân công trình ngoài vải địa kỹ thuật giữ đất. Chúng còn phải được thiết kế một “nệm đá” dài ra phía trước. Nơi dòng chảy xói mòn mạnh nhất. Hiện tượng xoáy nước phía sau tường chắn phía trước là mộ lổi thiết kế nghiêm trọng.
Được minh họa bằng một giải pháp như hình vẽ sau.
Thiết kế thi công kè rọ đá mạ kẽm chân công trình có dòng thủy lực mạnh

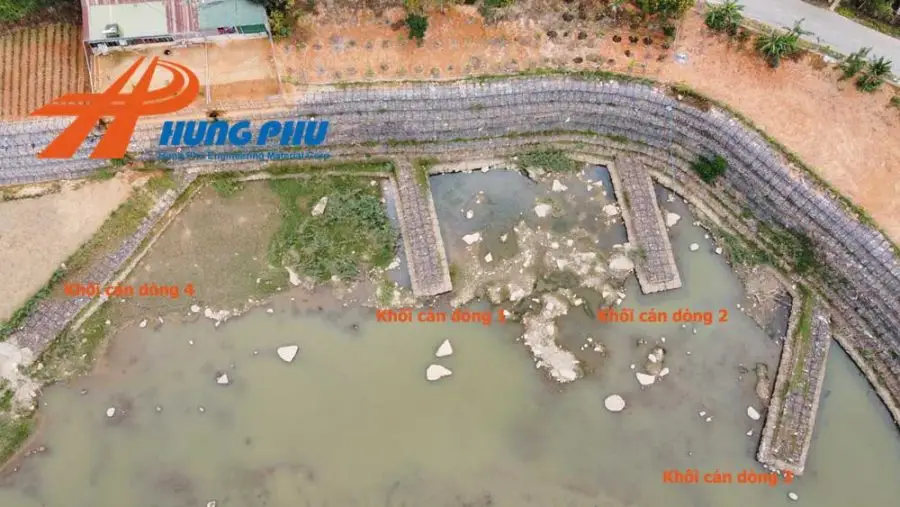

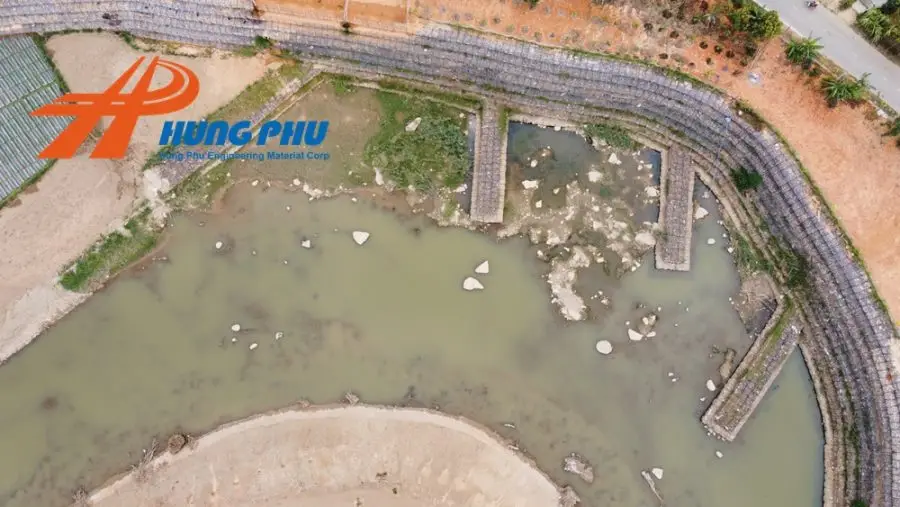

Tường chắn trọng lực cản dòng trong thi công kè rọ đá hộc

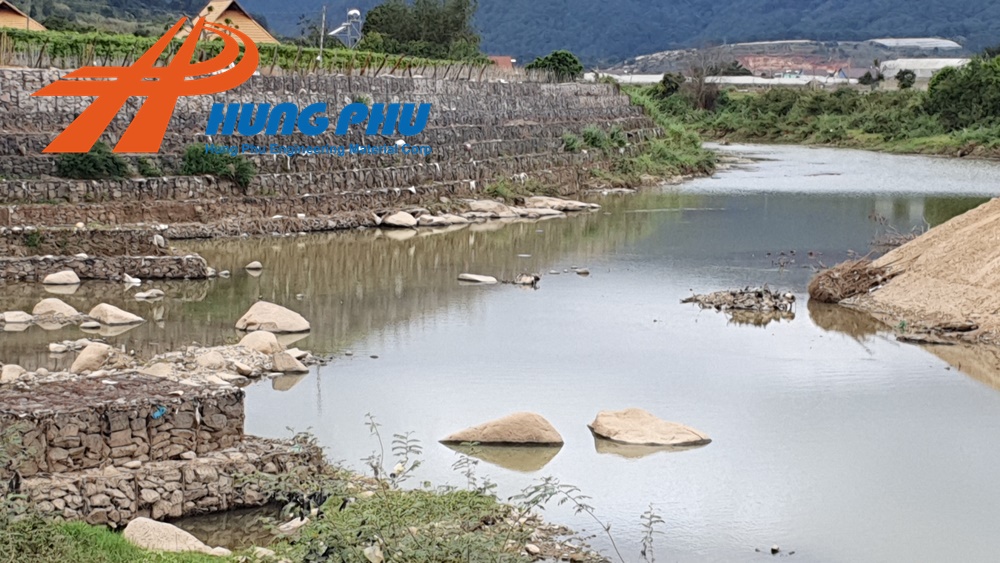

Mời bạn xem qua hiện trạng của công trình kè rọ đá sông Đa Nhim. Khi chúng tôi ghi hình, thời điểm này mực nước đang thấp nhất. Dòng chảy của sông Đa Nhim tùy thuộc vào lược xả lũ từ đập thủy Điện Đơn Dương.
Trong khoa học Thủy lợi, việc nghiên cứu dòng thủy lực để có những thiết kế về kè, đê đập và “trị thủy”. Một một chuyên khoa được đào tạo trong các trường đại học. Với công trình kè này, bạn có thể không cần phải có kiến thức chuyên sâu đó. Vậy nên chúng ta thử quan sát một dòng suối chảy qua các tảng đá. Và nhìn lại thiết kế này xem có đúng như thực trạng mà chúng ta đang thấy trên đây.

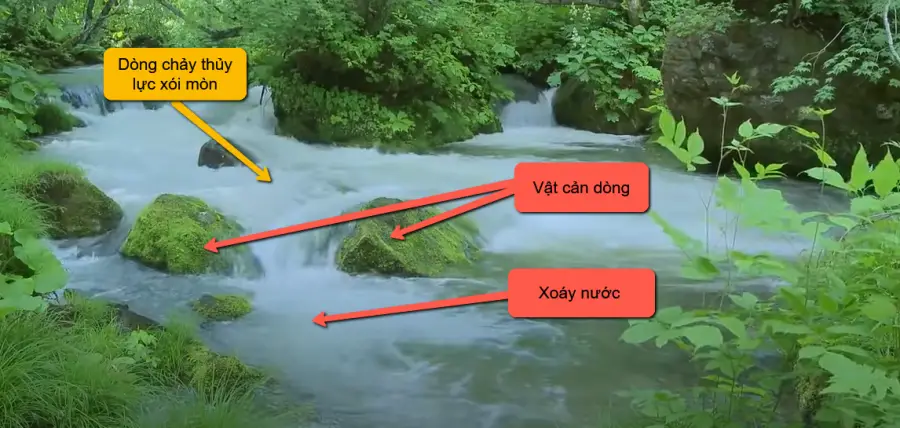

Phía sau các tảng đá trên dòng chảy là các xoáy nước xói mòn mạnh
Xoáy nước được hình thành trong dòng chày thủy lực. Khi dưới đáy của lòng sông và lòng suối không bằng phẳng. Những vật cản có thể gây nên các xoáy nước mạnh yếu tùy từng khu vực hứng chịu với góc độ khác nhau. Càng vuông góc 90 độ thì dòng chảy càng mạnh.

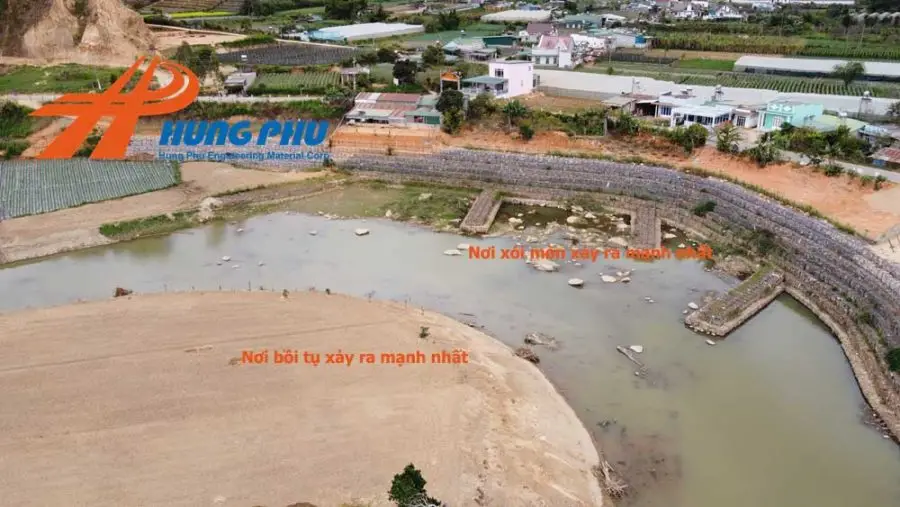

“Nguyên tắc bồi đắp” của một dòng sông, nơi có những khúc uốn quanh thường dễ bị xói mòn nhất. Bên nào xói mòn mạnh nhất thì, đối diện với nó có mức Bồi tụ mạnh nhất. Trong phương pháp thi công kè rọ đá mạ kẽm này bạn sẽ thấy trong hình minh họa sau đây.
Dòng chảy mang phù sa, dội lại bồi tụ về phía đối điện

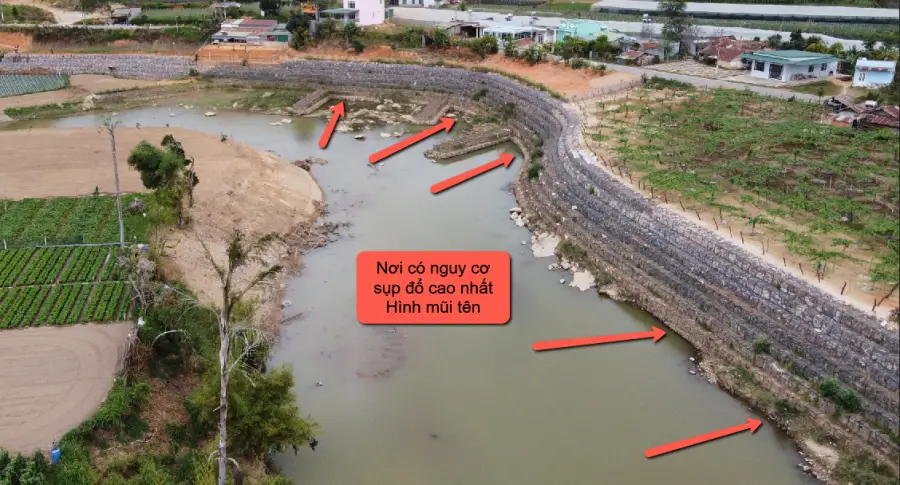

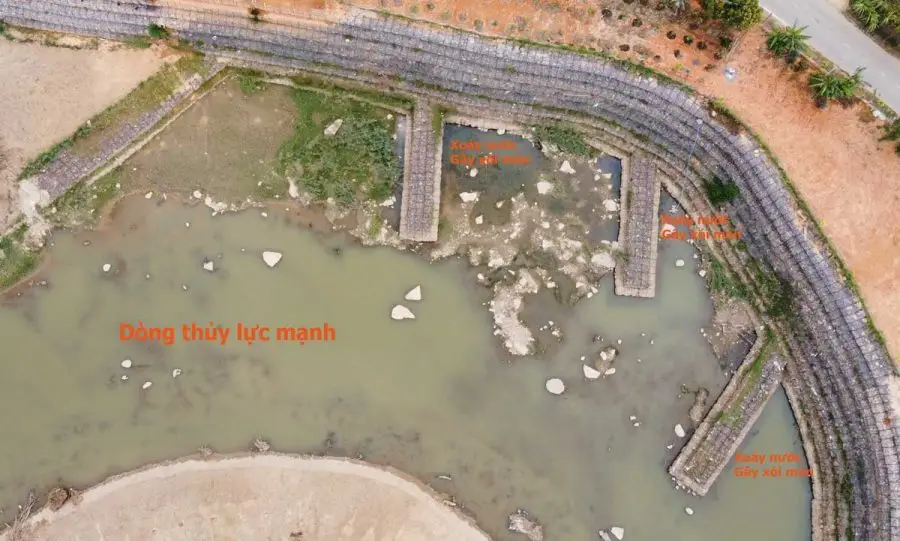

Khối cản dòng làm cho xoáy nước phía sau nó xoáy mạnh vào chân kè. Như hình minh họa sau đây Rất dễ hình dung nơi có nguy cơ sụp đổ cấu trúc nhất khi bạn nhìn qua hình minh họa từ công trình. Mời bạn xem mặt cắt của công trình thi công kè rọ đá từ thực địa.
Có thể khắc phục như thế nào
Để tiết kiệm chi phí và kéo dài tuổi thọ của công trình này. Phía sau các xoáy nước cần trải thêm một tấm thảm đá có độ dày 0,3m bằng đá hộc. Vải địa kỹ thuật không dệt từ 15kN/m đến 25kN/m được gia cường và phân cách bên dưới chân của thảm đá.
Những vùng có nguy cơ xói mòn cao như hình ảnh này. Chúng cần phải được gia cố và bảo trì lại một cách khẩn cấp nhất. Nếu không thêm một vài mùa lũ nữa chúng sẽ sụp đổ và biến dạng hoàn toàn cấu trúc bên trên nó. Lúc đó chi phí bảo trì sẽ rất lớn.
Phía trước dòng chảy, thiết kế thêm nệm đá
Thảm đá và Rọ đá neo mà Hưng Phú sàn xuất theo yêu cầu đặt hàng. Mời bạn xem thêm trong chuyên mục Báo giá của chúng tôi. Hoặc tham khảo thêm chính sách giao nhận và Bảo hành sản phẩm.
Tạm kết
Để không bắt gặp những lổi thiết kế như thế này. Những thông tin mà chúng tôi cung cấp và phân tích. Mong quý khách cần tham khảo cho dự án của mình. Trong chuyên mục của chúng tôi. Thông tin báo giá cũng như các giải pháp về Rọ đá kè cứng, cùng với các vật liệu liên quan. Xin mời tìm đọc.
Việc cần chú ý trong thiết kế kè cứng, khung viền như trong trường hợp này là không cần thiết. Chúng gây tốn kém thêm nhưng có những nguy cơ tiềm ẩn do khung viền không được bảo vệ trước môi trường. Các khối đá hộc khi lèn bên trong. Chủ cần buộc đúng cách, chúng sẽ trụ vững. Và dây viền phải được đan xoắn kép như chúng tôi trình bày ở trên.
Về mắt lưới từ kích thước 8cmx10cm như báo giá của các nhà cung cấp. Thay vì dùng 8x10cm thì sử dụng luôn mắt lưới 10x12cm. Tăng đường kính dây đan lên bạn có thể tiết kiệm đến 20% giá trị công trình. Riêng không có khung viền thôi bạn cũng đã tiết kiệm một khoản đáng kể.
Khung viền bằng thép 12mm không có tác dụng mấy nhưng lại tốn kém
