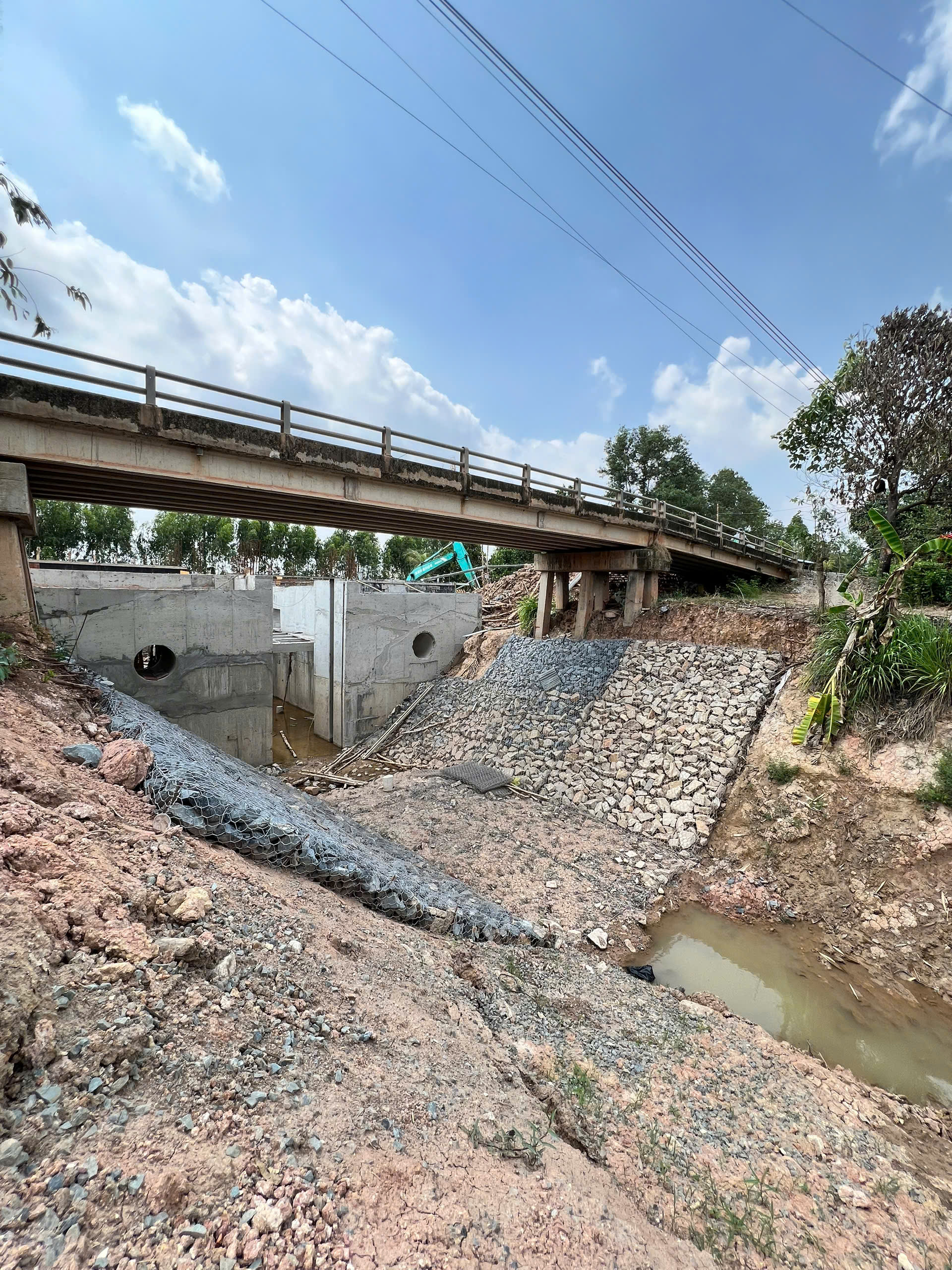

Mố trụ cầu gia cố bằng rọ đá – thảm đá tối ưu cho việc xây dựng cầu bền vững
Mố cầu bê tông cốt thép truyền thống có độ bền cao nhưng thường kéo dài thời gian thi công và tiềm ẩn các vấn đề về độ lún lệch. Kết cấu đất gia cường bằng lưới địa kỹ thuật xoắn kép, định hình khối rọ đá hoặc thảm đá, là một giải pháp thay thế hiệu quả, giúp giảm cả thời gian và chi phí xây dựng.
Bằng cách kết hợp lưới địa kỹ thuật xoắn kép Hưng Phú , tải trọng được phân bổ đều, tăng độ dẻo và giảm thiểu chênh lệch độ lún. Phương pháp này cho phép sử dụng vật liệu sẵn có tại địa phương, có thể tái chế 100% và có thể giảm lượng khí thải CO₂ lên đến 85%.
Lưới thép xoắn kép Hưng Phú linh hoạt trong định hình thảm đá, rọ đá, đa dạng về mắt lưới. Điều này giúp nhiều lựa chọn hơn cho vật liệu lấp tại địa phương. Chúng dùng để lót kênh bảo vệ các trụ cầu trước dòng thủy lực mạnh. Những công trình thủy lợi kết hợp với cầu đường bộ, rất phổ biến ở miền Tây Việt Nam.
Mố cầu gia cố – Rọ Thảm đá chế tạo lại tại công trình
Một số chủng loại rọ thảm đá có thể được chế tạo lại (định hình) tại công trường cho phù hợp kích thước sử dụng do việc điều chỉnh các kích thước khi thi công. Việc chế tạo lại phải được cắt theo bản vẽ đã được chấp thuận và định hình lại đúng kỹ thuật bằng dụng cụ cơ khí đáp ứng yêu cầu của thiết kế dự án.
Kích thước định hình của khối rọ không nằm trong các kích thước phổ dụng. Chúng cần được định hình tại công trình để phù hợp với hiện trạng của thiết kế.
Thông thường kích thước tiêu biểu như các hình học đặc biệt, bán nguyệt, chữ L, hoặc các định hình không cố định chiều rộng, chiều dài và chiều cao khác nhau trong cùng một khối rọ.
Hộp rọ đá theo quy cách đặc biệt
Kích thước đặc biệt yêu cầu về khung viền cũng được chế tạo tại công trình. Tùy thuộc vào yêu cầu của Dự án mà Khung viền có đường kính từ 8mm đến 12mm.
Kích thước định hình đặc biệt này thường bắt gặp trong các thiết kế ở các cống thủy lợi và các công trình chống xói đặc biệt những nơi có dòng thủy lực mạnh.
Ổn định mái dốc và lót kênh
Bảo vệ mái dốc chống sụt lở, sạt, trượt đất bằng hệ thống rọ đá, bao gồm nhiều sản phẩm kết hợp với nhau, rọ neo, thảm đá và thảm rọ.
Bảo vệ mái dốc cho mố cầu, mố trụ cầu hoặc mái dốc trong hệ thống lót kênh thủy lợi, các công trình đường thủy, đê đập, đê chắn sóng bảo vệ bờ. Mỗi dự án đều có những thiết kế và lựa chọn cho các sản phẩm riêng biệt hoặc kết hợp.
Các thiết kế phổ biến các công trình lót kênh
Theo phương đứng, thảm đá bảo vệ mái dốc phải có độ vượt cao so với mực nước thiết kế. Đối với đoạn sông rộng, độ vượt cao khoảng từ 40cm đến 60cm. Đối với đoạn sông hẹp hoặc đoạn sông uốn khúc độ vượt cao khoảng 60cm đến 90cm.
Về phía chân mái dốc, trong mọi trường hợp hoặc phải lắp đặt ít nhất một tấm thảm trên mặt phẳng đáy nằm ngang, hoặc một tấm cuối cùng nằm trọn vẹn trong nền đất đáy như thể hiện trong hình vẽ dưới đây.
Chiều rộng của tấm thảm đáy này phải được xác định đủ lớn để bảo vệ chân kè không bị xói.
Lựa chọn sản phẩm
Đối với các công trình chỉnh trị và đập khóa, rọ và thảm đá sử dụng cho công trình sử dụng loại mắt D = 80mm với dây mạ kẽm, mạ Gafan, mạ kẽm bọc nhựa PVC có đường kính tối thiểu 2,7/3,8 mm để tăng tuổi thọ công trình.
Các thiết kế công trình dạng này thường là các công trình không thể hoặc khó duy tu. Do đó các kỹ thuật đòi hỏi tối thiểu về mắt lưới và dây đan bọc nhựa PVC theo tiêu chuẩn TCVN 10335:2014.
Kích thước thông dụng
Quy cách thông dụng hiện nay chúng tôi thường cung cấp Rọ đá 2mx1x0.5m hoặc Rọ đá 2mx1mx1m cùng với chỉ tiêu dây đan thông dụng bao gồm dây đan bọc nhựa PVC và dây đan mạ kẽm nhẹ theo tiêu chuẩn TCVN 2053 1993. Cũng là tiêu chuẩn cơ sở mà Hưng Phú đã đăng ký.
Chiều dài m | Chiều rộng m | Chiều cao m | Số lượng ô chứa | Thể tích chứa m3 |
2,0 | 1,0 | 0,3 | 2,0 | 0,6 |
3,0 | 1,0 | 0,3 | 3,0 | 0,9 |
4,0 | 1,0 | 0,3 | 4,0 | 1,2 |
2,0 | 1,0 | 0,5 | 2,0 | 1,0 |
3,0 | 1,0 | 0,5 | 3,0 | 1,5 |
4,0 | 1,0 | 0,5 | 4,0 | 2,0 |
2,0 | 1,0 | 1,0 | 2,0 | 2,0 |
3,0 | 1,0 | 1,0 | 3,0 | 3,0 |
4,0 | 1,0 | 1,0 | 4,0 | 4,0 |
CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng, cao đối với rọ đá trước khi xếp đá vào rọ là ± 5%. | ||||
