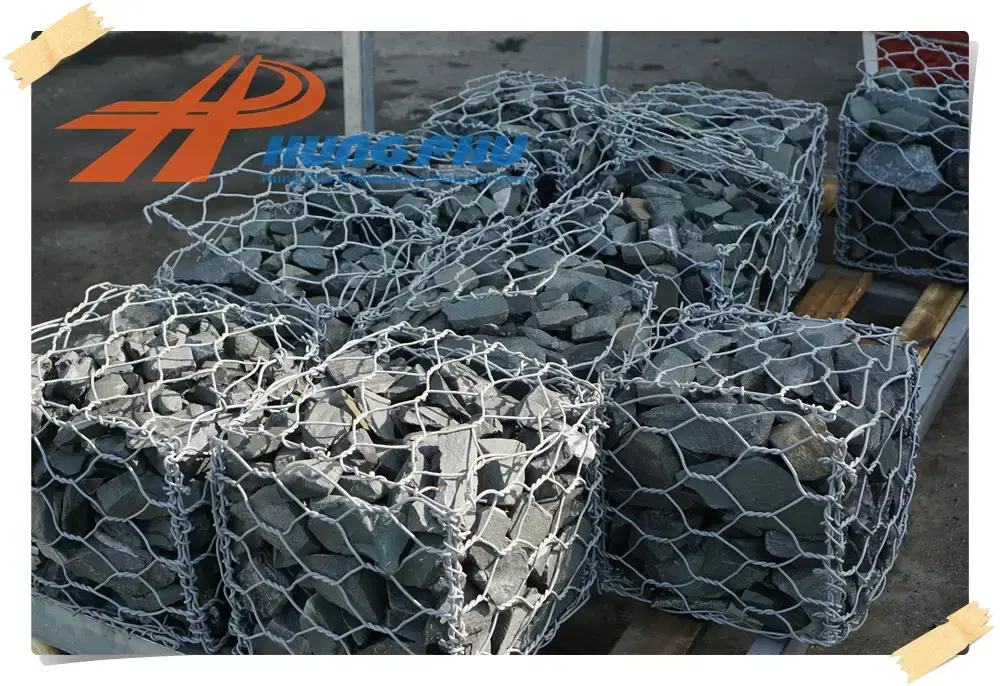

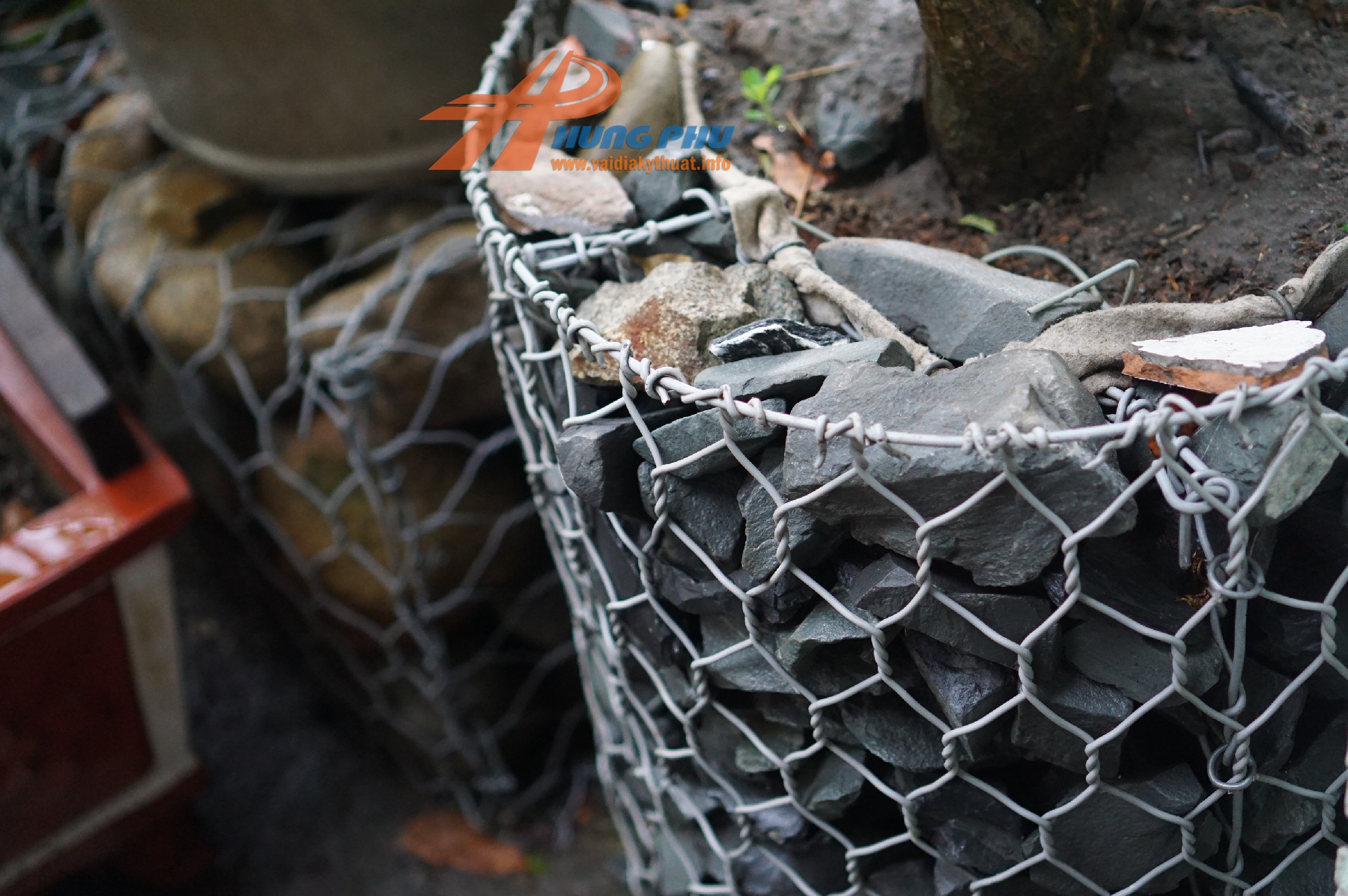

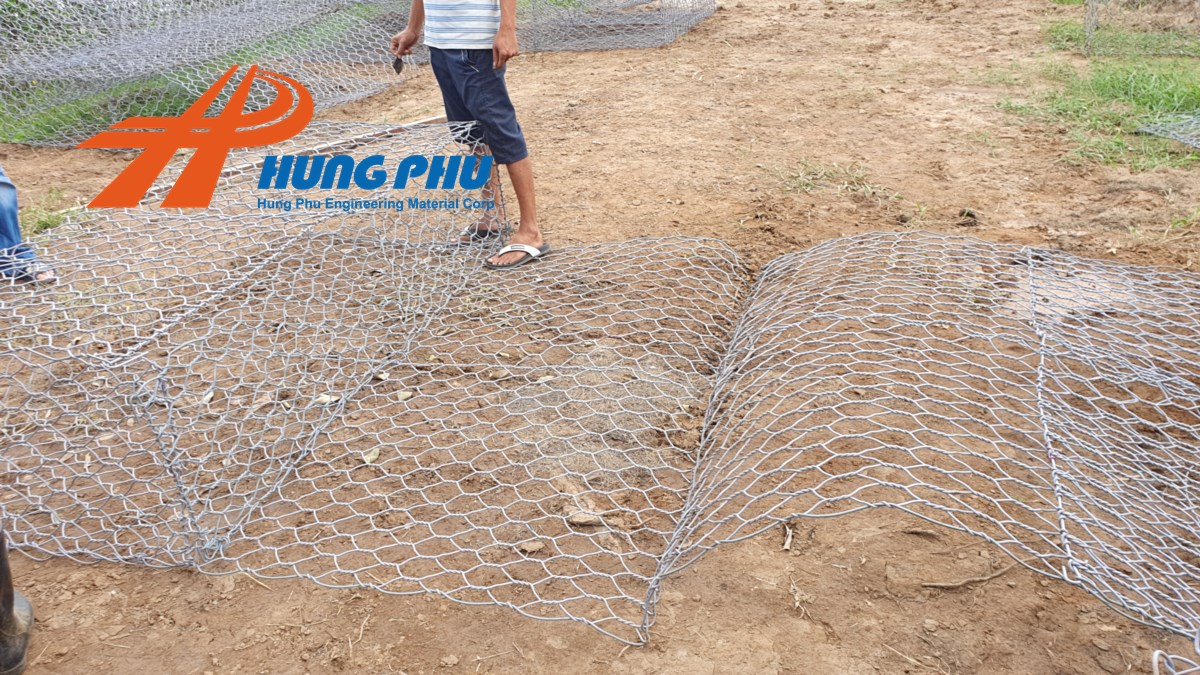

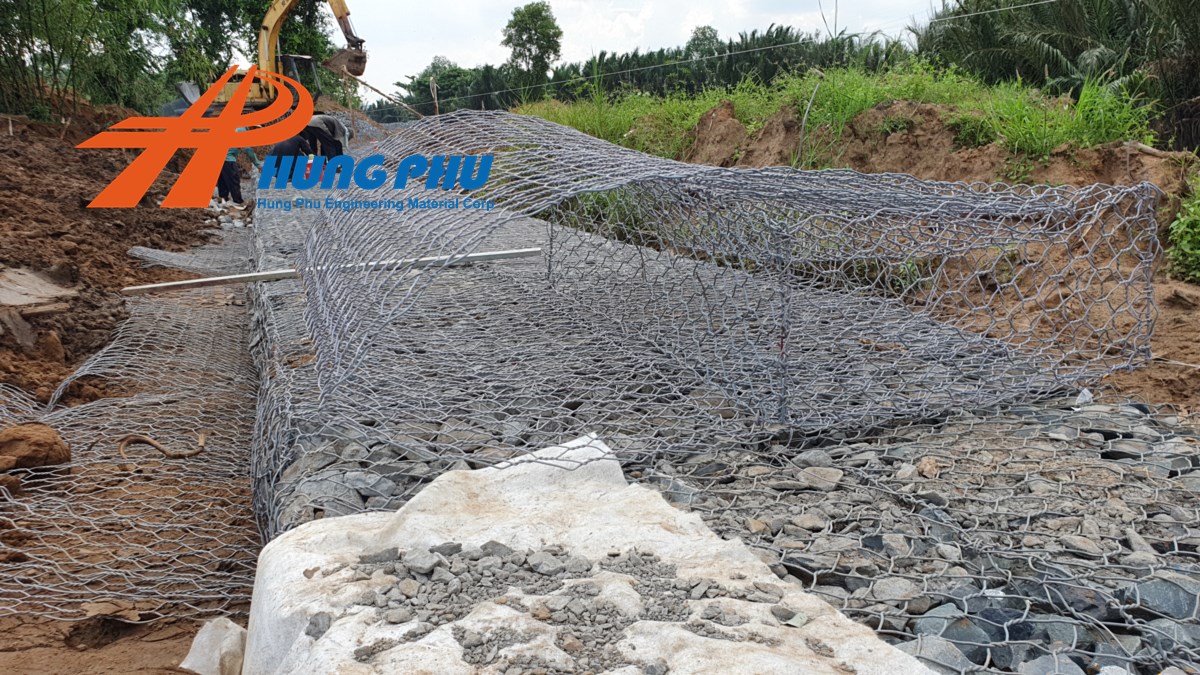

Giới thiệu Rọ đá mạ kẽm dây đan

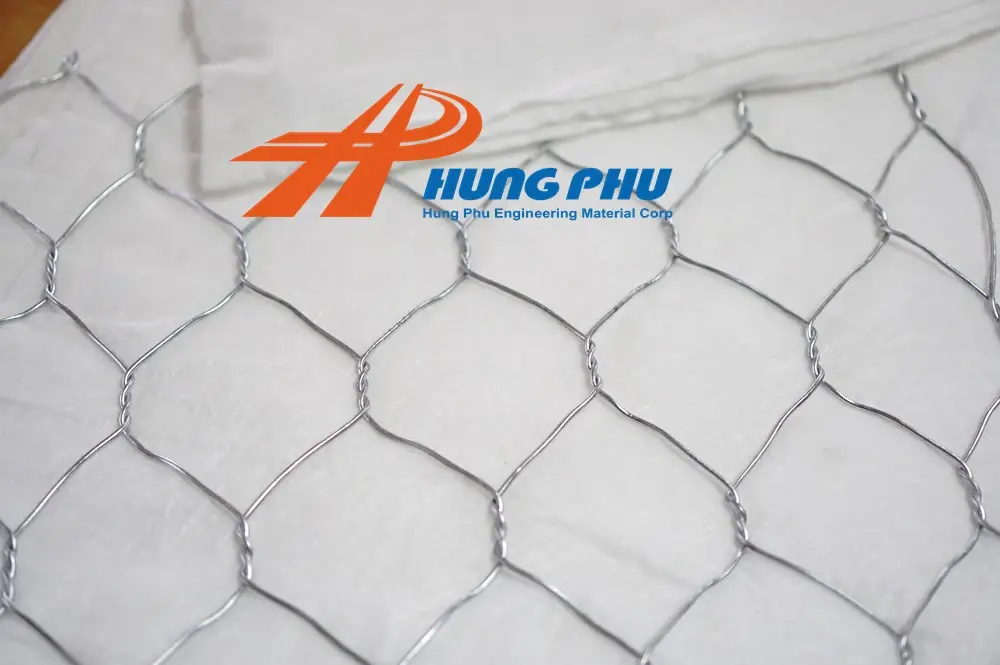

Được sản xuất từ các tấm lưới lục giác xoắn kép sau khi buộc liên kết có dạng hình hộp. Cấu tạo chi tiết hộp rọ đá gồm một tấm thân liền mặt trước, đáy, mặt ngoài, nắp kết hợp với sườn và vách ngăn bằng dây buộc hoặc chốt thép.
Rọ được chia thành các khoang chứa đá bằng các vách ngăn nhằm tránh sự chuyển vị của đá sau khi xếp. Sau khi lắp đặt vào vị trí công trình, rọ được đổ đầy đá và được liên kết với nhau tạo thành kết cấu liền khối. Các hộp rọ đá được chế tạo có chiều cao sau khi xếp đá từ 0,3m đến 1,0m sử dụng cho công tác chịu lực và bảo vệ
Tiêu chuẩn về dây đan mạ kẽm. Hưng Phú sản xuất dựa trên 02 loại dây đan mạ kẽm nặng và dây đan mạ kẽm nhẹ.
Tiêu chuẩn cơ sở là TCVN 2053 – 1993 (Tương đương 50 – 80gr/m2) và dây đan mạ kẽm nặng theo tiêu chuẩn TCVN 10335 – 2014 (Tương đương 250 – 280 gr/m2 – BS 443:1982/1990)

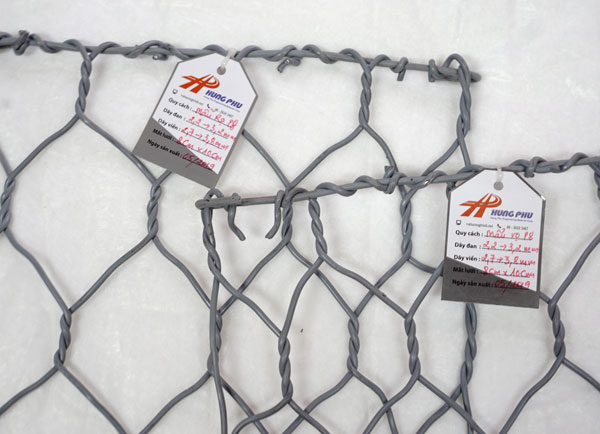

Kích cỡ mắt lưới và đường kính dây tiêu chuẩn
| Kích thước mắt lưới (mm) | Đường kính dây đan | Đường kính dây viền | ||
| Mạ kẽm không bọc nhựa | Mạ kẽm bọc nhựa | Mạ kẽm không bọc nhựa | Mạ kẽm bọc nhựa | |
| P6(60 x 80) | 2,2 | 2,2 – 3,2 | 2,7 | 2,7 – 3,7 |
| 2,4 | 2,4 – 3,4 | 3,0 | 3,0 – 4,0 | |
| 2,7 | ||||
| P8(80 x 100) | 2,2 | 2,2 – 3,2 | 2,7 | 2,7 – 3,7 |
| 2,4 | 2,4 – 3,4 | 3,0 | 3,0 – 4,0 | |
| 2,7 | 2,7 – 3,7 | 3,4 | 3,4 – 4,4 | |
| 3,0 | ||||
| P10(100 x 120) | 2,2 | 2,2 – 3,2 | 2,7 | 2,7 – 3,7 |
| 2,4 | 2,4 – 3,4 | 3,0 | 3,0 – 4,0 | |
| 2,7 | 2,7 – 3,7 | 3,4 | 3,4 – 4,4 | |
| 3,0 | ||||
Các đặc tính cơ học & lý học của dây thép
| Tiêu chuẩn kỹ thuật | Dây thép mạ kẽm thông dụng | Dây thép mạ kẽm nặng |
| Cường độ kéo đứt của dây thép | 290 – 490 N/mm2 (TCVN 2053:1993) | 450 – 550 N/mm2 (BS 1052:99 / ASTM A370-10) |
| Độ giãn dài tương đối sau khi đứt | ≥ 10 % (ASTM D412-02) | ≥ 12 % (BS 1052:99) |
| Trọng lượng lớp phủ mạ kẽm | 50÷80 g/m2 (TCVN 2053:1993) | 250÷280 g/m2 (BS 443:1982/1990) |
| Độ bền chịu lực của mắt lưới | ≥ 17 kN (ASTM A975:11) | ≥ 17 kN (ASTM A975:11) |
| Ứng suất chịu kéo giữa mắt lưới biên | ≥ 10 kN (ASTM A975:11) | ≥ 10 kN (ASTM A975:11) |
| Ứng xuất kéo đứt mắt lưới | ≥ 33 kN (ASTM A975:11) | ≥ 33 kN (ASTM A975:11) |

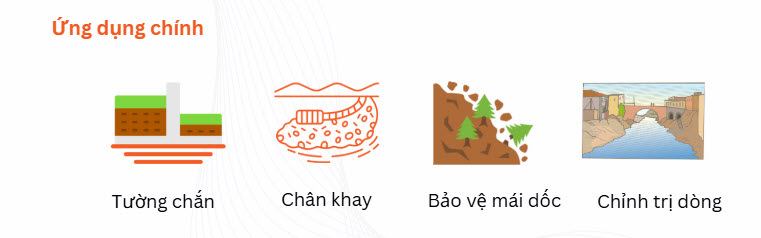

Ứng dụng chính & Yêu cầu chế tạo
Lưới lục giác xoắn kép được chế tạo từ dây thép mạ kẽm, mạ hợp kim kẽm và mạ kẽm bọc nhựa được sản xuất trên dây chuyền đan lưới mắt lục giác xoắn kép để tạo thành các khổ lưới trước khi chế tạo rọ đá, thảm đá và các sản phẩm ứng dụng cụ thể.
Khối lượng của lớp mạ kẽm, mạ hợp kim nhôm kẽm (gafan) theo đơn vị diện tích
| Đường kính dây thép mạ kẽm | Khối lượng lớp kẽm mạ/đơn vị diện tích mạ | Phương pháp thử nghiệm | Đường kính dây thép mạ hợp kim nhôm kẽm | Khối lượng hợp kim nhôm kẽm mạ/ đơn vị diện tích mạ | Phương pháp thử |
| (mm) | (g/m2) | (mm) | (g/m2) | ||
| 2,2 | 230 | BS EN10244-2 hoặc ASTM A 90/A90M | 2,2 | 230 | BS EN10244-2 hoặc ASTM A 90/A 90M |
| 2,4 và 2,7 | 245 | 2,4 và 2,7 | 245 | ||
| 3,0 và 3,4 | 265 | 3,0 và 3,4 | 265 | ||
| 3,8 | 275 | 3,8 | 275 | ||
| CHÚ THÍCH 1: Lớp mạ của dây thép của mắt lưới lục giác xoắn kép có khối lượng lớp mạ trên đơn vị diện tích mạ (g/m2) tương đương các trị số Class A, BS EN10244-2 hoặc Class 3, ASTM A641 CHÚ THÍCH 2: Nhà sản xuất và đơn vị thử nghiệm lựa chọn một trong hai phép thử cho mỗi chủng loại dây. Trong trường hợp có khác biệt đơn vị đo lường, giá trị thử nghiệm phải chuyển đổi về đơn vị g/m2 diện tích mạ. | |||||
Phân loại sản phẩm

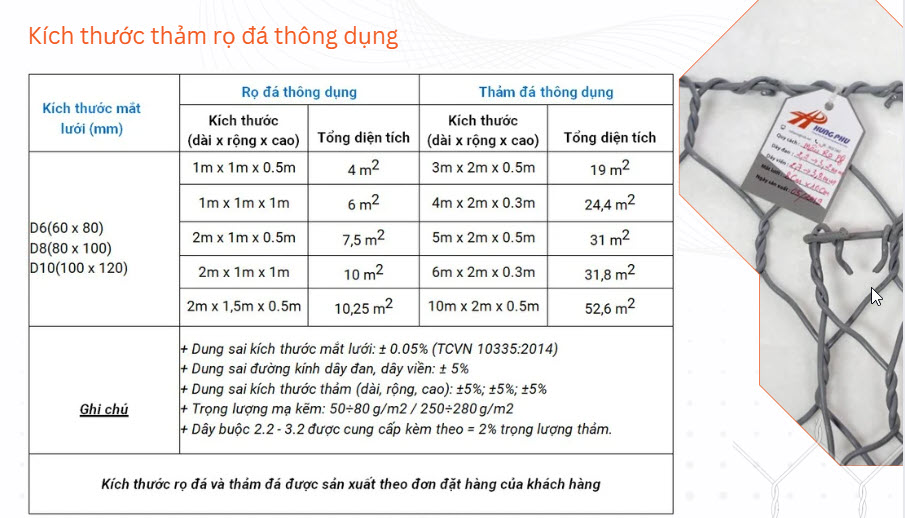

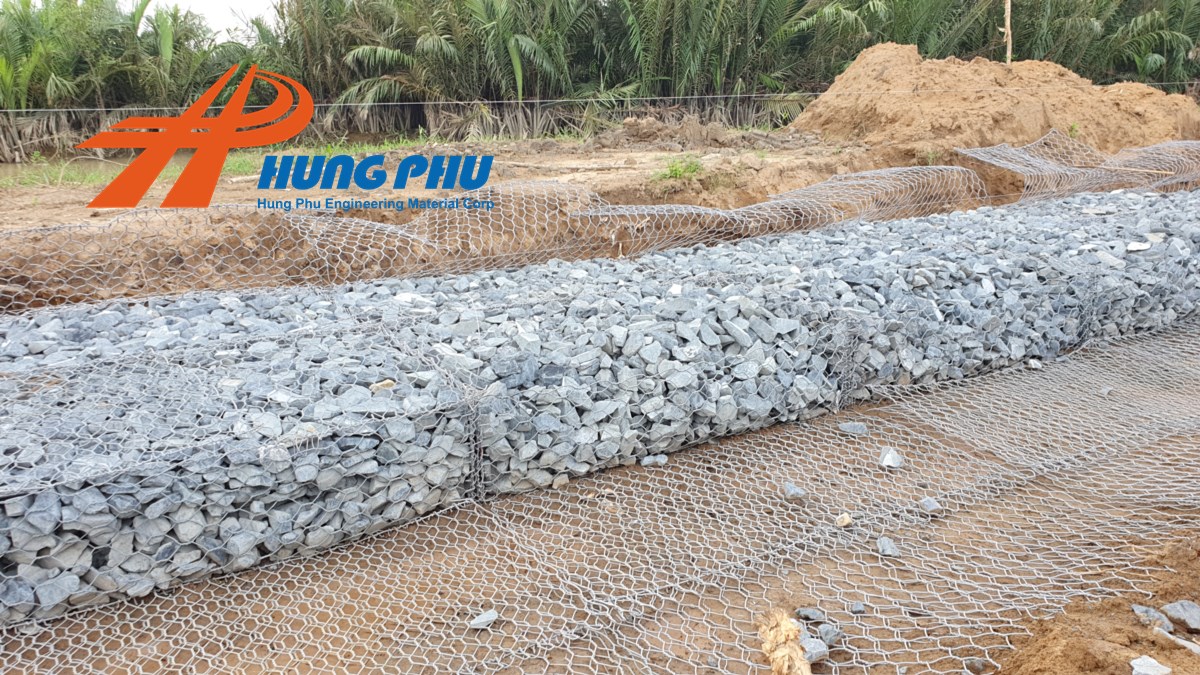

Rọ đá mạ kẽm và quy cách thông dụng
| Kích thước mắt lưới (mm) | Rọ đá thông dụng | Thảm đá thông dụng | ||
| Kích thước (dài x rộng x cao) | Tổng diện tích | Kích thước (dài x rộng x cao) | Tổng diện tích | |
| P6(60 x 80) P8(80 x 100) P10(100 x 120) | 1m x 1m x 0.5m | 4 m2 | 3m x 2m x 0.5m | 19 m2 |
| 1m x 1m x 1m | 6 m2 | 4m x 2m x 0.3m | 24,4 m2 | |
| 2m x 1m x 0.5m | 7,5 m2 | 5m x 2m x 0.5m | 31 m2 | |
| 2m x 1m x 1m | 10 m2 | 6m x 2m x 0.3m | 31,8 m2 | |
| 2m x 1,5m x 0.5m | 10,25 m2 | 10m x 2m x 0.5m | 52,6 m2 | |
|
Ghi chú | + Dung sai kích thước mắt lưới: ± 10% + Dung sai đường kính dây đan, dây viền: ± 5% + Dung sai kích thước thảm (dài, rộng, cao): ±5%; ±5%; ±5% + Trọng lượng mạ kẽm: 50÷80 g/m2 / 250÷280 g/m2 + Dây buộc 2.2 – 3.2 được cung cấp kèm theo = 2% trọng lượng thảm. | |||
| Kích thước rọ đá và thảm đá được sản xuất theo đơn đặt hàng của khách hàng | ||||

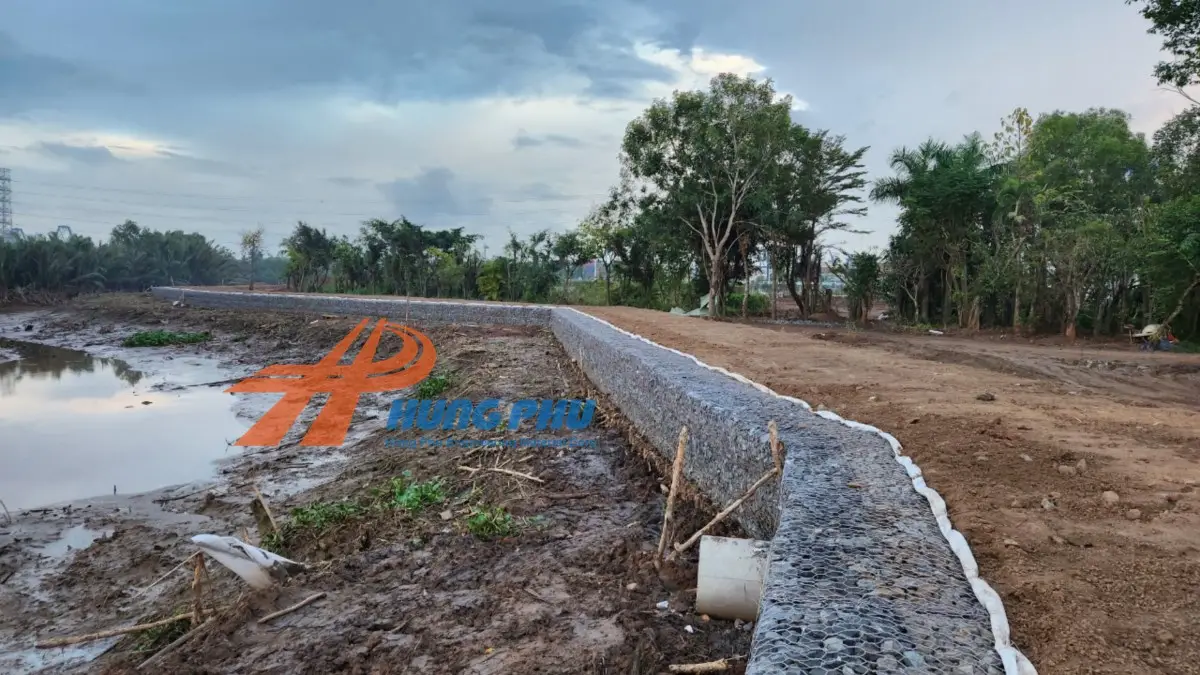

Những rọ đá này thường được sử dụng để tạo thành các cấu trúc vững chãi nhằm kiểm soát xói mòn và bảo vệ đất. Theo các tài liệu hiện có, chúng ta thấy rằng kích thước rọ đá phổ biến thường được tiêu chuẩn hóa theo các thông số cụ thể, như ví dụ từ trang web Hưng Phú, nơi cung cấp thông tin chi tiết về kích thước và tiêu chuẩn sản xuất.
Một số kích thước thông dụng của rọ đá bao gồm 2 x 1 x 0.5m hay 1 x 0.5 x 0.5m, những kích thước này không chỉ đáp ứng nhu cầu kỹ thuật mà còn phù hợp với mục đích sử dụng thực tế trong các dự án xây dựng. Việc lựa chọn kích thước phù hợp không chỉ đảm bảo tính ổn định và hiệu quả của công trình, mà còn ảnh hưởng đến chi phí vật liệu và thời gian thi công.
Kích thước theo TCVN 10335:2014

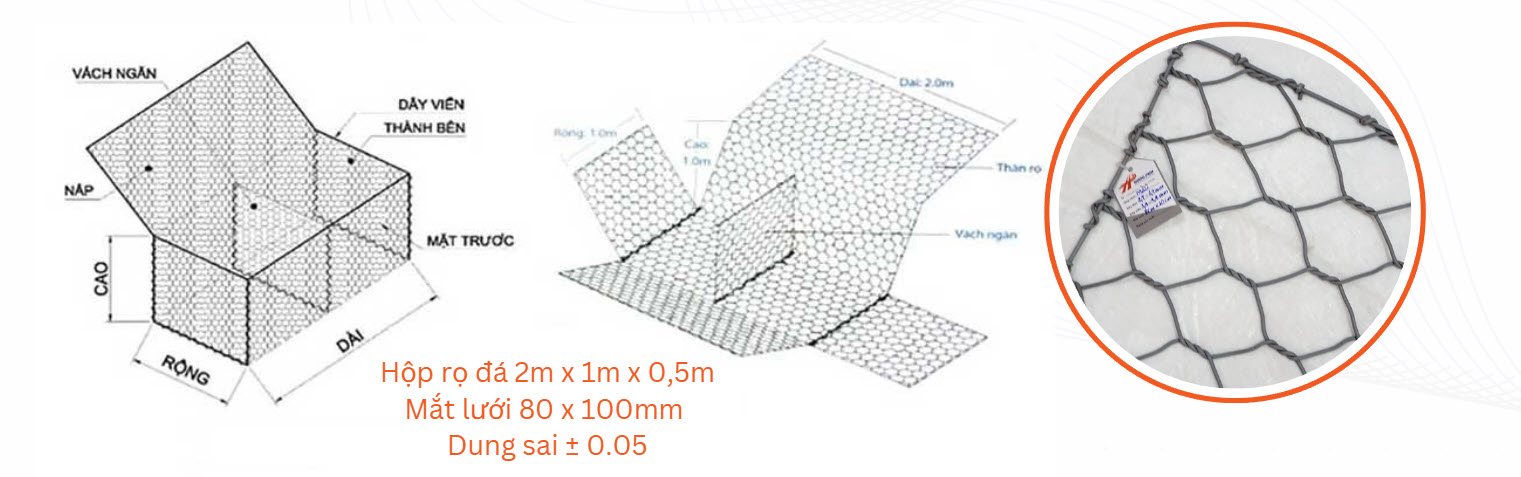

Quy cách thông dụng hiện nay chúng tôi thường cung cấp Rọ đá 2mx1x0.5m hoặc Rọ đá 2mx1mx1m cùng với chỉ tiêu dây đan thông dụng bao gồm dây đan bọc nhựa PVC và dây đan mạ kẽm nhẹ theo tiêu chuẩn TCVN 2053 1993. Cũng là tiêu chuẩn cơ sở mà Hưng Phú đã đăng ký.
| Chiều dài m | Chiều rộng m | Chiều cao m | Số lượng ô chứa | Thể tích chứa m3 |
| 2,0 | 1,0 | 0,3 | 2,0 | 0,6 |
| 3,0 | 1,0 | 0,3 | 3,0 | 0,9 |
| 4,0 | 1,0 | 0,3 | 4,0 | 1,2 |
| 2,0 | 1,0 | 0,5 | 2,0 | 1,0 |
| 3,0 | 1,0 | 0,5 | 3,0 | 1,5 |
| 4,0 | 1,0 | 0,5 | 4,0 | 2,0 |
| 2,0 | 1,0 | 1,0 | 2,0 | 2,0 |
| 3,0 | 1,0 | 1,0 | 3,0 | 3,0 |
| 4,0 | 1,0 | 1,0 | 4,0 | 4,0 |
| CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng, cao đối với rọ đá trước khi xếp đá vào rọ là ± 5%. | ||||
Tổng quan rọ đá neo
Kiểm soát xói lở – Các mái Taluy đất và đá
Với tường chắn trọng lực. Các hộp rọ đá không có rọ neo có thể thiết kế với dốc đứng 90 độ. Tuy nhiên các thiết kế này có chiều cao từ 3 đến 8m hoặc cốt liệu trong đất thiết kế tốt có thể đến 10m.
Các mái Taluy đất có độ dốc lớn hơn 45 độ và chiều dài của mái dốc có thể lên đến hàng chục mét. Điều này chấp nhận một giải pháp tường chắn trọng lực với hệ thống rọ đá bao gồm thảm đá và rọ neo làm bản mặt, có thể ứng dụng được trong các thiết kế thông thường với độ dốc gần bằng 90 độ.

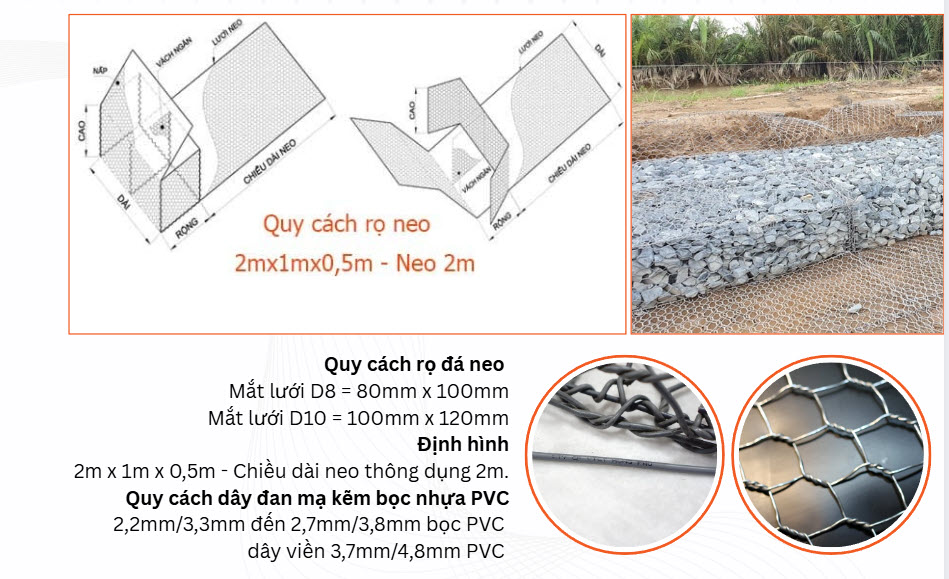

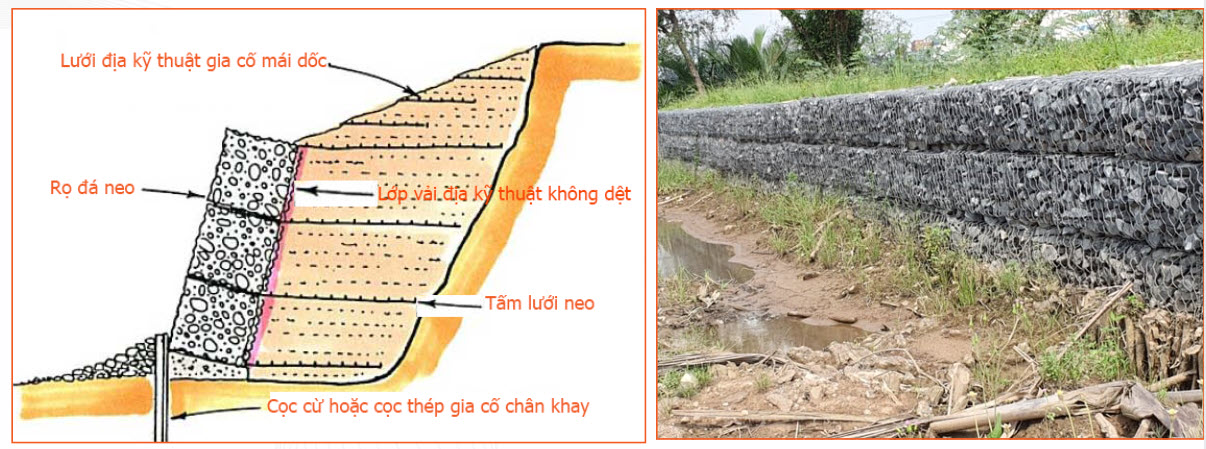

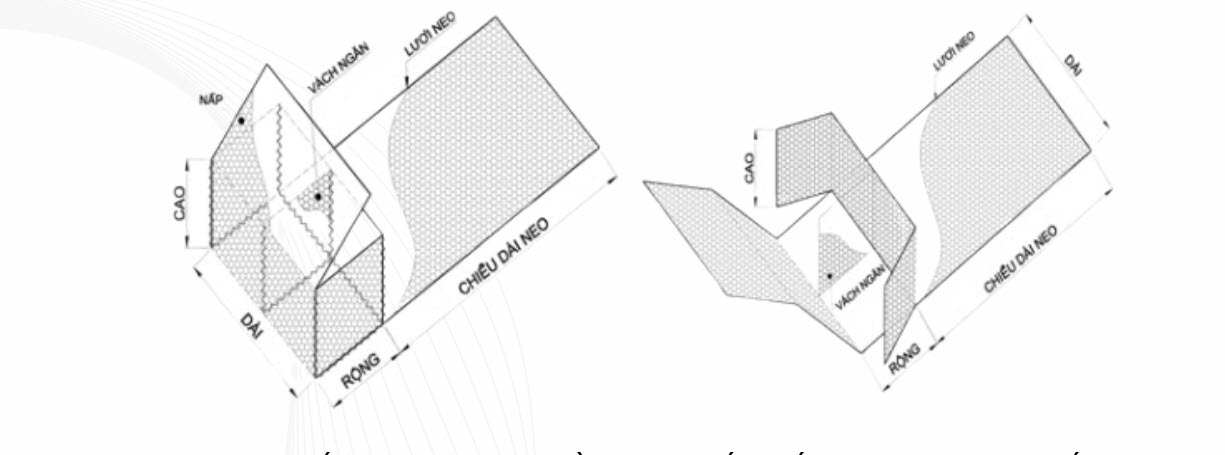

Cấu tạo Rọ đá neo
Phần neo và phần hộp đá là một liên kết liền trong đó phần neo ứng dụng như lớp cốt gia cường nền đắp và phần hộp rọ sử dụng tạo khuôn và bảo vệ cơ học cho nền đắp đất có cốt.
Rọ đá có neo là một loại kết cấu dạng lồng được tạo thành từ lưới thép hàn hoặc dệt, sau đó được đổ đầy đá hoặc các vật liệu tương tự. Sự khác biệt quan trọng của rọ đá có neo so với rọ đá thông thường nằm ở hệ thống neo cố định chắc chắn. Hệ thống neo này thường được thiết kế và lắp đặt cẩn thận để giúp rọ đá bám chặt vào nền đất, tăng cường khả năng chịu lực và chống lại các tác động bên ngoài, đặc biệt trong điều kiện môi trường khắc nghiệt.
Trong hệ thống tường chắn đất có cốt, hệ thống Hộp rọ đá được sử dụng chủ yếu trong Dự án, chúng đường chồng xếp lên nhau theo mặt thẳng đứng phía trước. Nhờ cấu trúc Rọ neo đan xen nên chúng đứng vững trong điều kiện dòng thủy lực mạnh hoặc năng lượng sóng lớn trong công trình bảo vệ bờ.
Là một kết cấu rọ đá đặc biệt sử dụng trong các công trình đất có cốt. Rọ đá neo có cấu tạo hình chữ “L” gồm một tấm lưới liền làm lưới neo và hộp rọ trong đó phần lưới neo giữ vai trò cốt gia cường cho nền đất, phần hộp rọ tạo khuôn cho nền đất có cốt và bảo vệ chúng khỏi phá hủy cơ học.

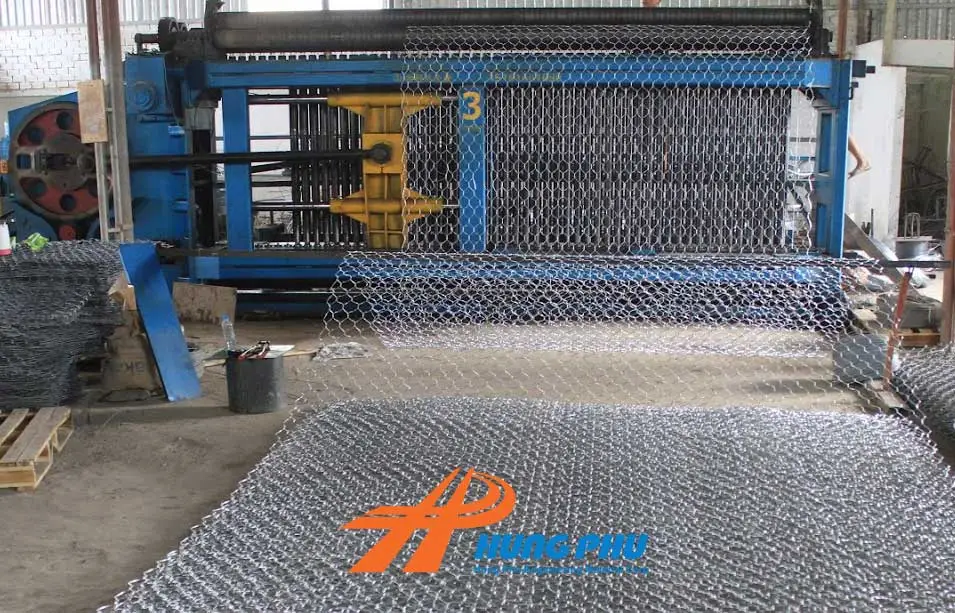

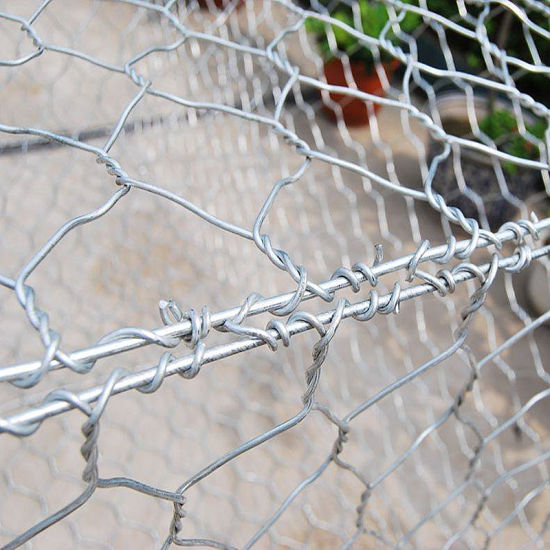

Rọ đá neo được sản xuất trên dây chuyền sản xuất mắt lưới lục giác xoắn kép tạo nên một hệ thống hộp để chứa các vật liệu đá và thành phần hạt. Nhựa bọc PVC là loại 100% nguyên chất có phụ gia ổn định hóa UV. Rọ đá neo này được sử dụng trong các công trình tường chắn trọng lực và bền vững hóa có tuổi thọ sử dụng lâu dài (trên 60 năm).
Trong sản xuất lưới thép xoắn kép của Hưng Phú. Chúng tôi sản xuất theo chỉ tiêu mắt lưới hợp chuẩn TCVN 10335:2014 mắt lưới theo chuẩn ASTM A975-97. Do đó dung sai của mắt lưới là ± 0.05 (Dung sai âm -0.05)
Vì vậy dung sai trong định hình khối rọ của chúng tôi vẫn là dung sai âm – 5%. Để đối chiếu với dung sai cho phép, hãy so sánh với tiêu chuẩn TCVN 10335:2014 về mắt lưới danh định.

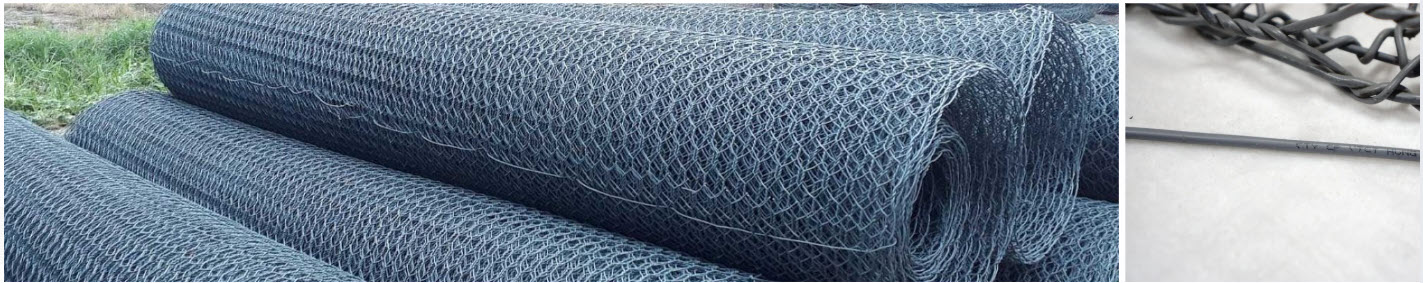

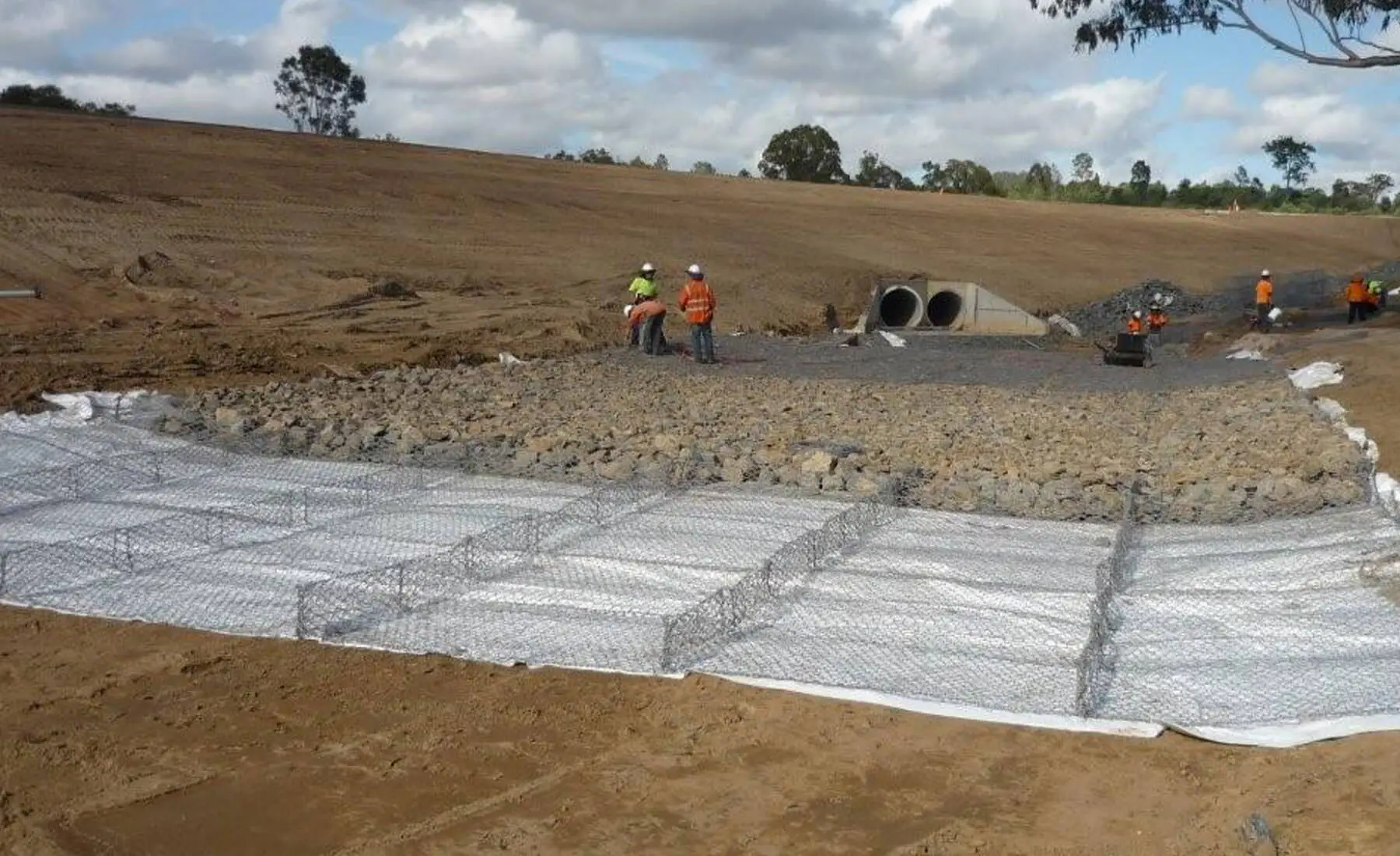

Sản phẩm lưới thép thảm đá Hưng Phú

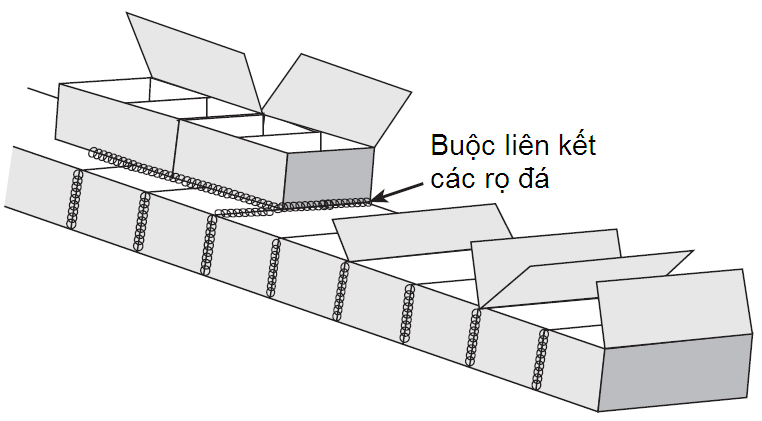

Cấu tạo của một thảm đá bao gồm các hộp đựng đá được ngăn cách với nhau bằng các tấm lưới có kích thước phù hợp, gọi là vách ngăn, thông thường các thảm đá được tính đến là có độ rộng từ 2m và dài từ 3m, vi dụ như một thảm đá thì có quy cách là Dài 3m rộng 2m và cao 0,5m. Thảm đá có độ cao dày nhất là 0,5m, nếu cao hơn thì gọi là Thảm Rọ đá. Một nệm đá như thế có các thiết bị thi công hạng nặng mới lắp đặt được, thường dùng xà lan chuyên dụng hoặc máy xúc chuyên dụng mới thi công được dạng thảm này.
Hưng Phú thường sản xuất các quy cách rọ đá có quy cách dài 10m rộng 3m cao 0,3 m dây đan 2,2mm đến 2,7mm bọc nhựa PVC, các thảm đá thông thường dễ vận chuyển và lắp đặt nhất là 6mx2mx0,3m hoặc các thảm rọ đá có chiều dài 6mx1mx1m, những dạng thảm rọ này dùng trong các công trình chắn đê biển hoặc chắn sạt lở trên các triền núi, hoặc bảo vệ đường cao tốc.

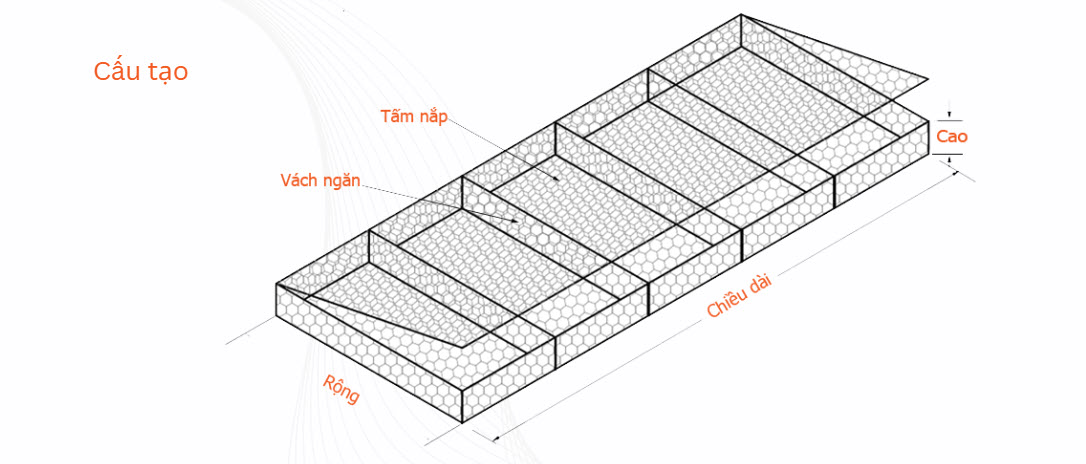

Chi tiết & Cấu tạo
Được sản xuất từ các tấm lưới lục giác xoắn kép sau khi buộc liên kết có dạng hình hộp mỏng dạng thảm. Cấu tạo chi tiết thảm đá gồm một tấm lưới liền đáy và hai sườn kết hợp với các tấm vách ngăn và nắp thảm bằng dây buộc hoặc chốt thép.
Thảm đá được chia thành các khoang chứa đá bằng các vách ngăn nhằm tránh sự chuyển vị của đá sau khi xếp. Thảm đá có kích thước chiều cao sau khi xếp đá là 0,17m, 0,23m và 0,30m sử dụng cho công tác chống xói.
Các đặc tính cơ học & lý học của dây thép
| Tiêu chuẩn kỹ thuật | Dây thép mạ kẽm thông dụng | Dây thép mạ kẽm nặng |
| Cường độ kéo đứt của dây thép | 290 – 490 N/mm2 (TCVN 2053:1993) | 450 – 550 N/mm2 (BS 1052:99 / ASTM A370-10) |
| Độ giãn dài tương đối sau khi đứt | ≥ 10 % (ASTM D412-02) | ≥ 12 % (BS 1052:99) |
| Trọng lượng lớp phủ mạ kẽm | 50÷80 g/m2 (TCVN 2053:1993) | 250÷280 g/m2 (BS 443:1982/1990) |
| Độ bền chịu lực của mắt lưới | ≥ 17 kN (ASTM A975:11) | ≥ 17 kN (ASTM A975:11) |
| Ứng suất chịu kéo giữa mắt lưới biên | ≥ 10 kN (ASTM A975:11) | ≥ 10 kN (ASTM A975:11) |
| Ứng xuất kéo đứt mắt lưới | ≥ 33 kN (ASTM A975:11) | ≥ 33 kN (ASTM A975:11) |
Kích cỡ mắt lưới và đường kính dây tiêu chuẩn
| Kích thước mắt lưới (mm) | Đường kính dây đan | Đường kính dây viền | ||
| Mạ kẽm không bọc nhựa | Mạ kẽm bọc nhựa | Mạ kẽm không bọc nhựa | Mạ kẽm bọc nhựa | |
| P6(60 x 80) | 2,2 | 2,2 – 3,2 | 2,7 | 2,7 – 3,7 |
| 2,4 | 2,4 – 3,4 | 3,0 | 3,0 – 4,0 | |
| 2,7 | ||||
| P8(80 x 100) | 2,2 | 2,2 – 3,2 | 2,7 | 2,7 – 3,7 |
| 2,4 | 2,4 – 3,4 | 3,0 | 3,0 – 4,0 | |
| 2,7 | 2,7 – 3,7 | 3,4 | 3,4 – 4,4 | |
| 3,0 | ||||
| P10(100 x 120) | 2,2 | 2,2 – 3,2 | 2,7 | 2,7 – 3,7 |
| 2,4 | 2,4 – 3,4 | 3,0 | 3,0 – 4,0 | |
| 2,7 | 2,7 – 3,7 | 3,4 | 3,4 – 4,4 | |
| 3,0 | ||||

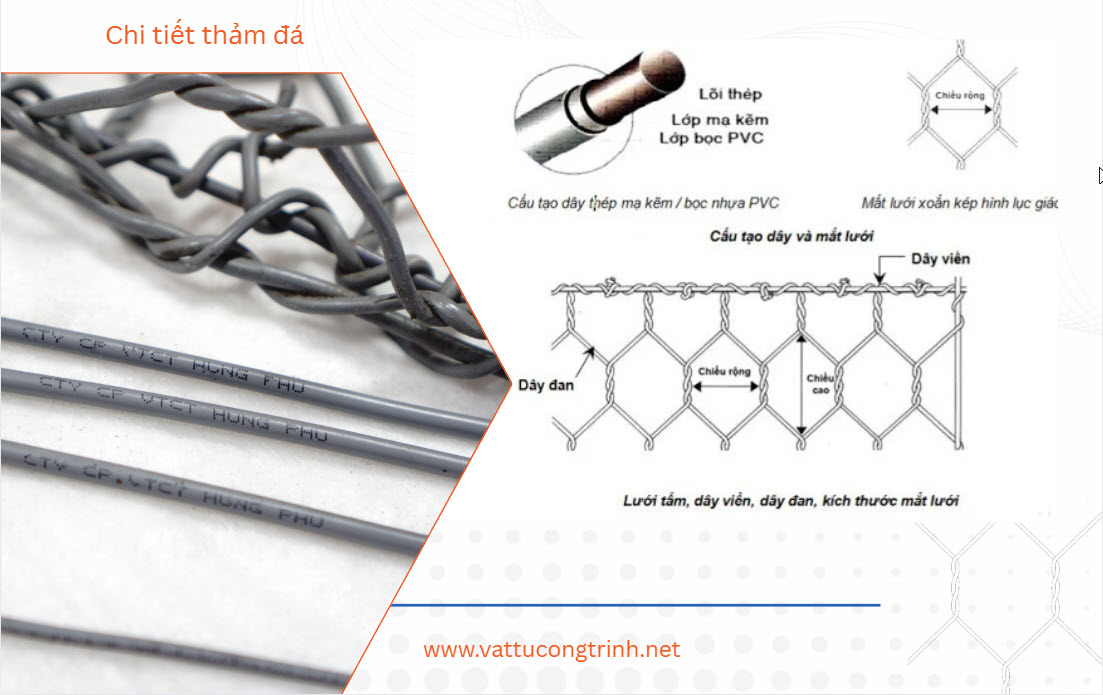

Chi tiết thảm đá
| Ký hiệu mắt lưới | Kích thước D | Kích thước mắt lưới danh định | Sai số kích thước mắt lưới so với kích thước mắt lưới danh định |
| 6×8 | 63 | 63 x 85 | ± 10% |
| 8×10 | 83 | 83 x 114 | ± 10% |
| 10×12 | 102 | 102 x 135 | ± 10% |
Hưng Phú sản xuất thảm đá theo tiêu chuẩn mắt lưới ASTM A975-97. Định hình theo yêu cầu thiết kế từ dự án, về chỉ tiêu dây đan, đường kính dây viền và bọc nhựa PVC theo yêu cầu.

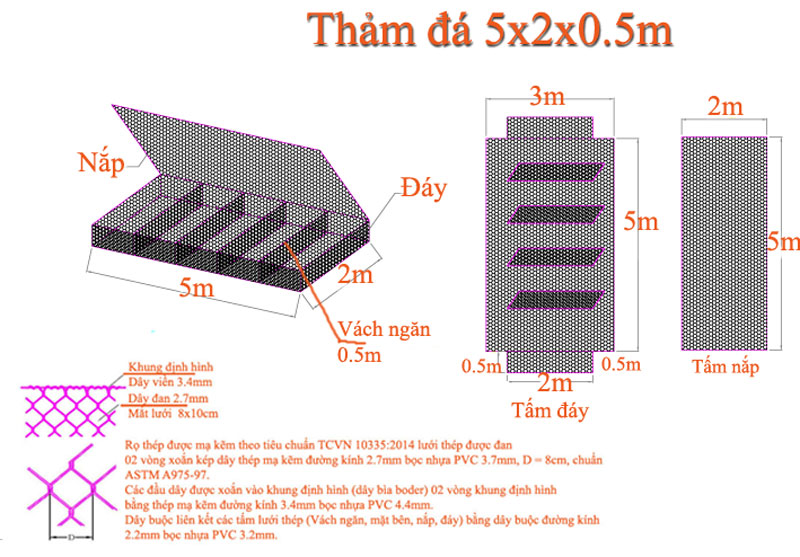

Kích thước điển hình thảm đá
| Chiều dài m | Chiều rộng m | Chiều cao m | Số lượng ô chứa | Diện tích m2 |
| 3,0 | 2,0 | 0,3 | 3,0 | 6,0 |
| 4,0 | 2,0 | 0,3 | 4,0 | 8,0 |
| 5,0 | 2,0 | 0,3 | 5,0 | 10,0 |
| 6,0 | 2,0 | 0,3 | 6,0 | 12,0 |
| 3,0 | 2,0 | 0,23 | 3,0 | 6,0 |
| 4,0 | 2,0 | 0,23 | 4,0 | 8,0 |
| 5,0 | 2,0 | 0,23 | 5,0 | 10,0 |
| 6,0 | 2,0 | 0,23 | 6,0 | 12,0 |
| 3,0 | 2,0 | 0,17 | 3,0 | 6,0 |
| 4,0 | 2,0 | 0,17 | 4,0 | 8,0 |
| 5,0 | 2,0 | 0,17 | 5,0 | 10,0 |
| 6,0 | 2,0 | 0,17 | 6,0 | 12,0 |
| CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng đối với thảm đá trước khi xếp đá vào thảm là ± 5%, sai số đối với chiều cao là ± 10%. | ||||

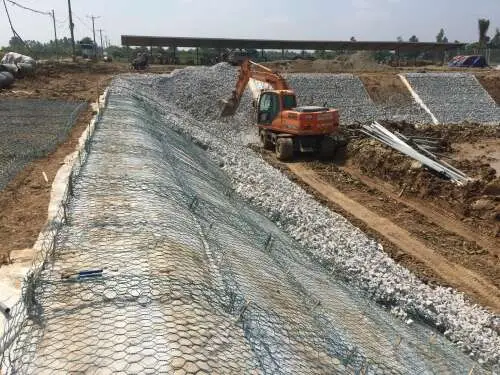

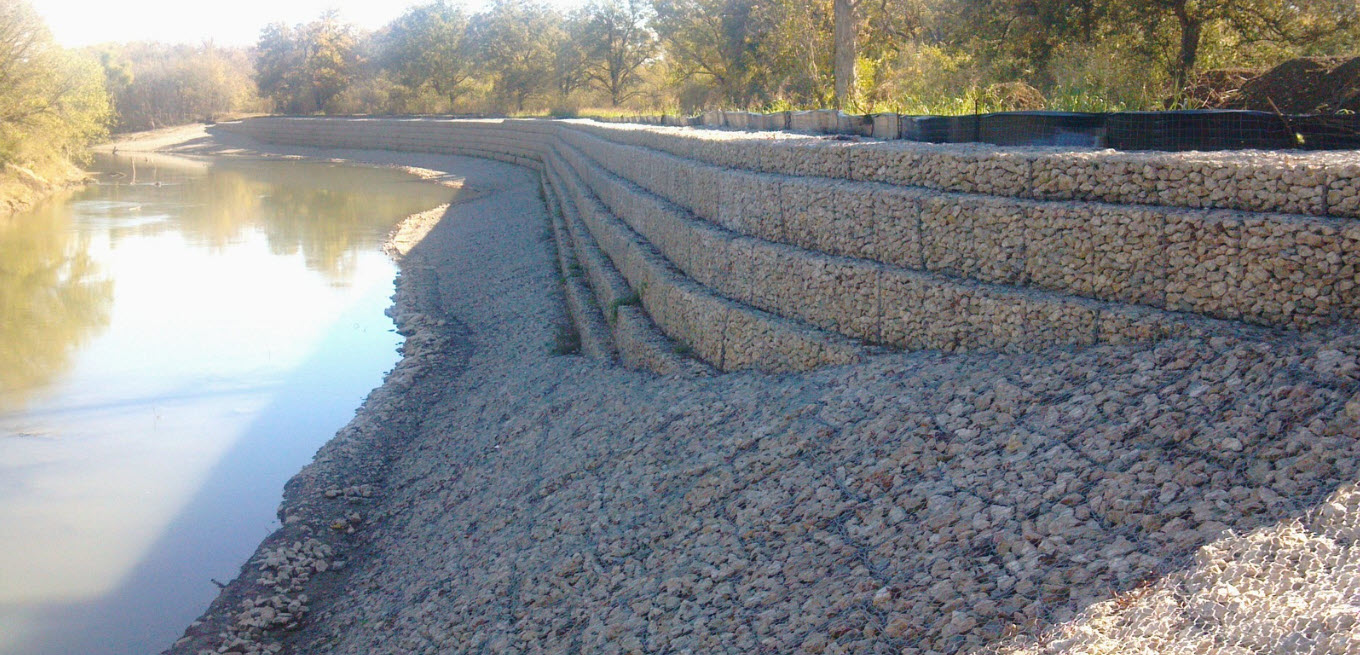

Thảm rọ đá là gì ?
Thảm rọ đá là một loại vật liệu xây dựng được tạo thành từ các tấm lưới thép được đan chặt chẽ, bên trong chứa đầy đá. Nó có cấu trúc tương tự như rọ đá truyền thống nhưng được thiết kế với độ dày và kích thước ô lưới linh hoạt hơn, phù hợp với nhiều mục đích sử dụng khác nhau. Chiều cao của thảm rọ đá thường dao động từ 0.3m đến 0.5m, tạo ra khả năng chịu lực tốt và độ ổn định cao cho công trình.
Thảm rọ đá được chia thành nhiều loại, mỗi loại có cấu tạo và ứng dụng riêng. Loại phổ biến nhất là thảm rọ đá dạng tấm, được sử dụng chủ yếu trong việc gia cố bờ sông, bờ biển, xây dựng kè, bảo vệ công trình thủy lợi.
Thảm rọ đá khác biệt so với các loại vật liệu truyền thống như bê tông, đá hộc, bởi tính linh hoạt và khả năng thích nghi cao.
So với bê tông: Thảm rọ đá có khả năng chống chịu lực tốt, nhưng lại nhẹ hơn bê tông, dễ dàng vận chuyển và lắp đặt.
So với đá hộc: Thảm rọ đá có khả năng tạo thành cấu trúc liên kết vững chắc, đồng thời cho phép nước lưu thông một cách dễ dàng.
So với các sản phẩm rọ đá truyền thống: Thảm rọ đá có độ dày và kích thước ô lưới linh hoạt hơn, có thể được điều chỉnh theo yêu cầu cụ thể của từng dự án.
Do những ưu điểm nổi bật này, thảm rọ đá được đánh giá là giải pháp hiệu quả và bền vững để chống xói mòn, bảo vệ môi trường, và xây dựng các công trình kiến trúc độc đáo.
Kích thước điển hình thảm rọ đá
Là sự kết hợp của hộp rọ đá và thảm đá, được chế tạo và sử dụng khi có yêu cầu cao về khả năng kết hợp công tác chịu lực và chống xói. Thảm rọ đá có chiều cao từ 0,3m đến 0,5m được sử dụng chống xói nơi có dòng chảy mạnh, hộ chân tường chắn trọng lực và các công trình đê chắn sóng
| Chiều dài m | Chiều rộng m | Chiều cao m | Số lượng ô chứa | Diện tích m2 |
| 3,0 | 2,0 | 0,5 | 3,0 | 6,0 |
| 4,0 | 2,0 | 0,5 | 4,0 | 8,0 |
| 5,0 | 2,0 | 0,5 | 5,0 | 10,0 |
| 6,0 | 2,0 | 0,5 | 6,0 | 12,0 |
| 3,0 | 2,0 | 0,3 | 3,0 | 6,0 |
| 4,0 | 2,0 | 0,3 | 4,0 | 8,0 |
| 5,0 | 2,0 | 0,3 | 5,0 | 10,0 |
| 6,0 | 2,0 | 0,3 | 6,0 | 12,0 |
| CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng đối với thảm rọ đá trước khi xếp đá vào thảm rọ đá là ± 5%, sai số đối với chiều cao là ± 10%. | ||||

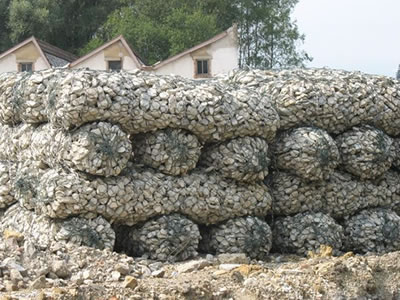

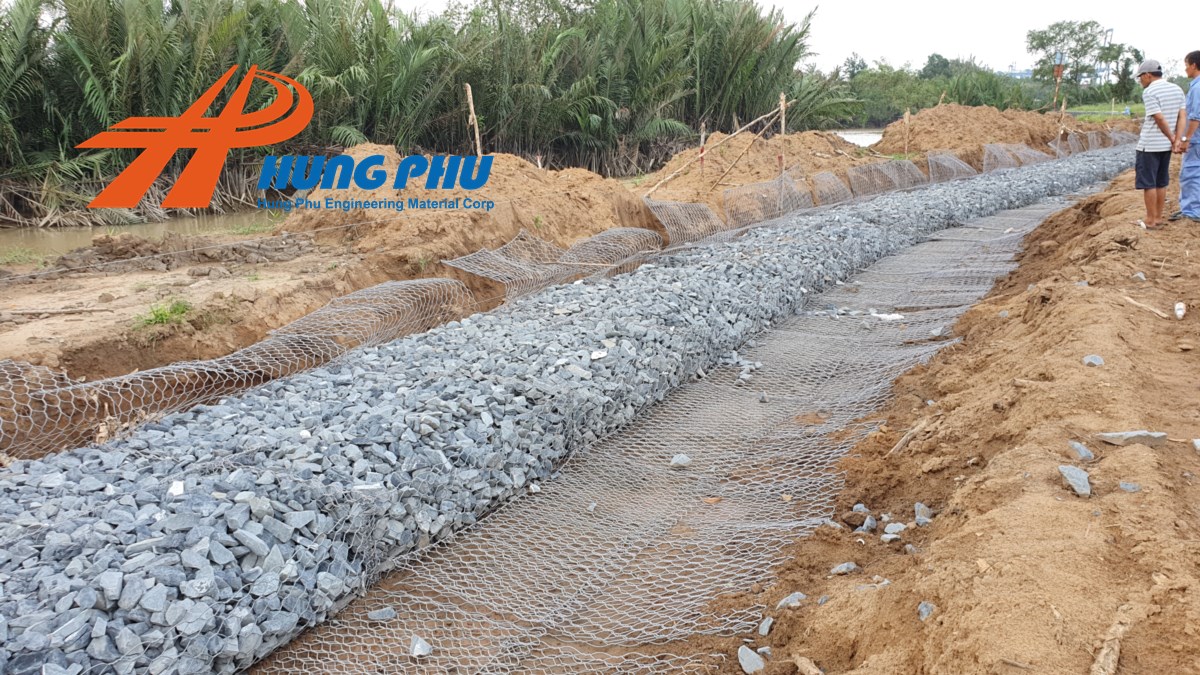

Sản phẩm lưới thép xoắn kép Rồng đá

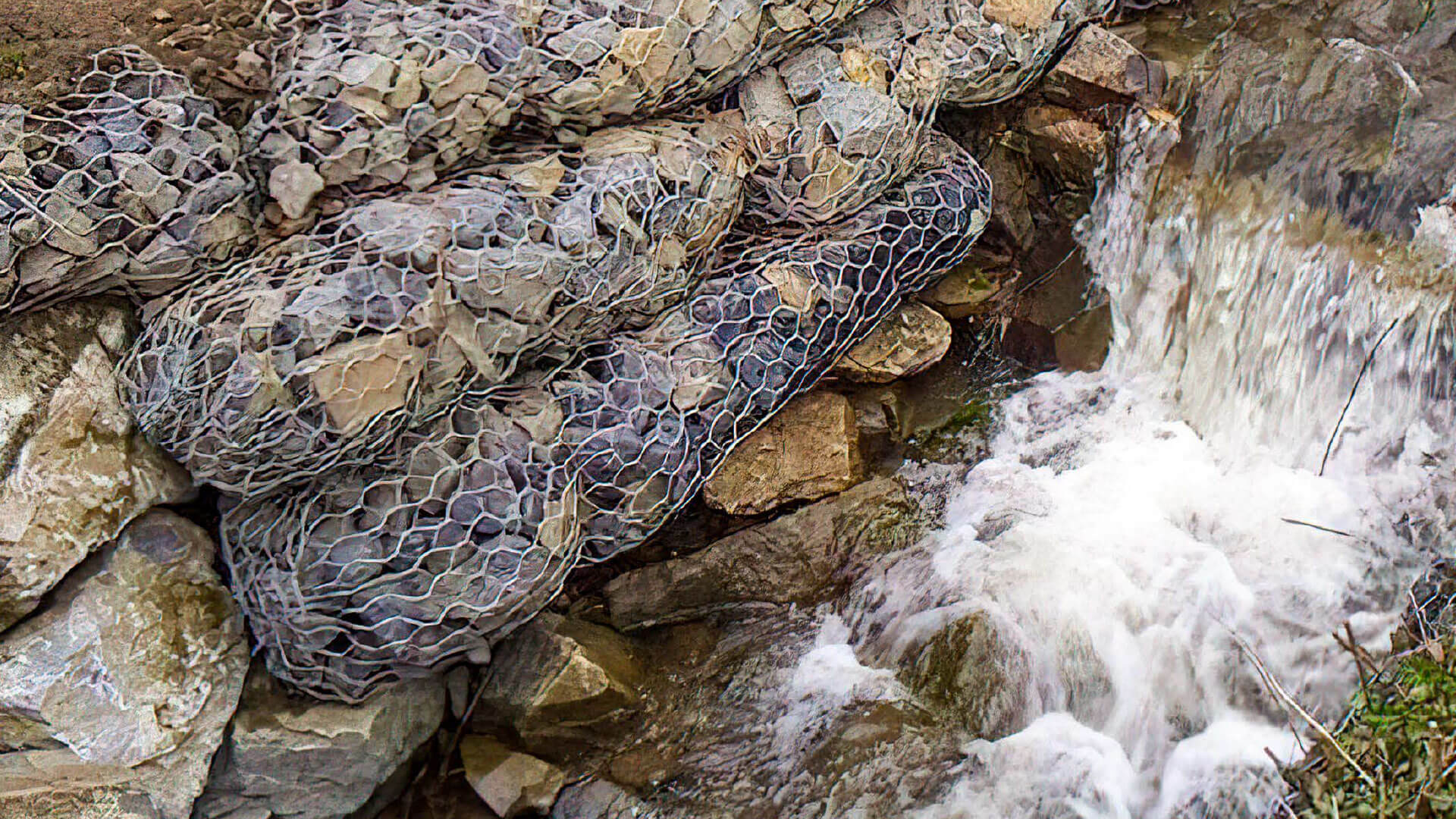

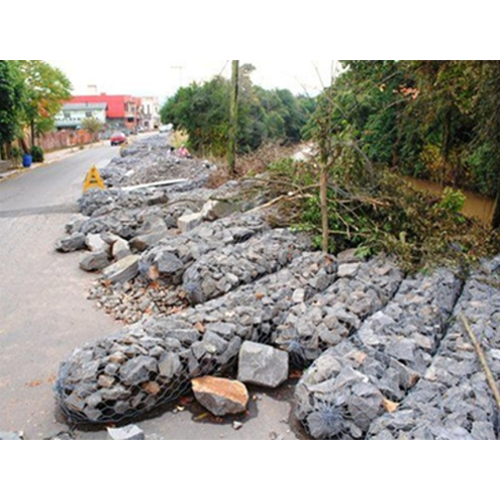

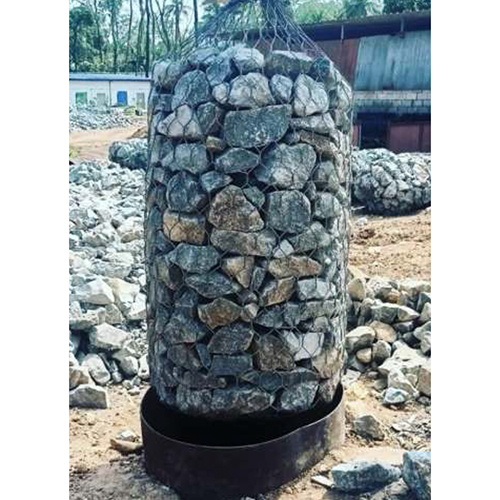

Giới thiệu Rồng đá
Là sản phẩm được sản xuất từ mắt lưới lục giác xoắn kép có kết cấu hình trụ sau khi liên kết hai mép khổ lưới bằng dây buộc, phía hai đầu buộc túm bằng dây buộc sau khi xếp đá.
Rồng đá được sử dụng hộ chân đê, hộ chân tường chắn và tạo đống đá đổ trong công tác chỉnh trị dòng chảy.

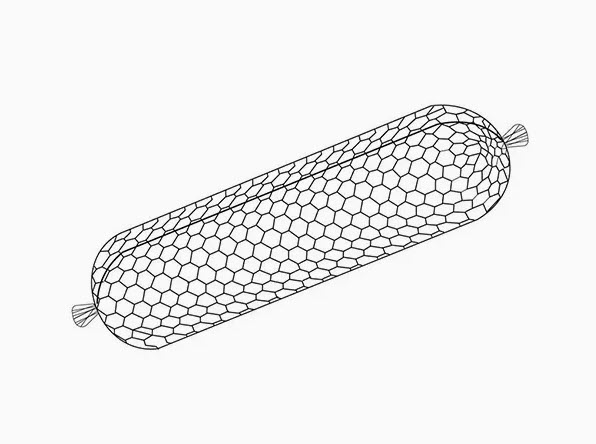

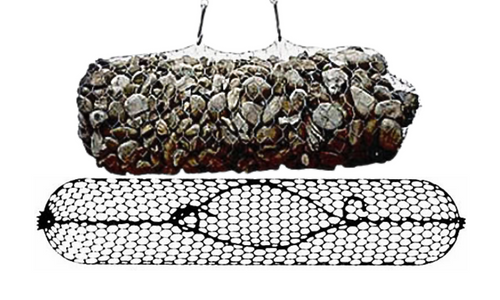

Cấu tạo Rồng đá
Rồng đá được tạo hình bằng việc buộc liên kết hai mép viền bằng dây buộc hoặc chốt thép của khổ lưới tạo thành hình trụ và buộc túm hai đầu sau khi xếp đá bên trong.
Khổ lưới chế tạo rồng đá đường kính 0,6m là tấm lưới 1,9 (m) x (L(m) + 1m) sử dụng buộc túm hai đầu. Hiện nay đang sử dụng thiết bị thả rồng 10m, do đó kích thước khổ lưới của rồng đá là 1,9(m) x 11,0(m). Đối với các kích thước chiều dài khác, tư vấn dự án dựa vào công thức trên để đưa ra thiết kế phù hợp.

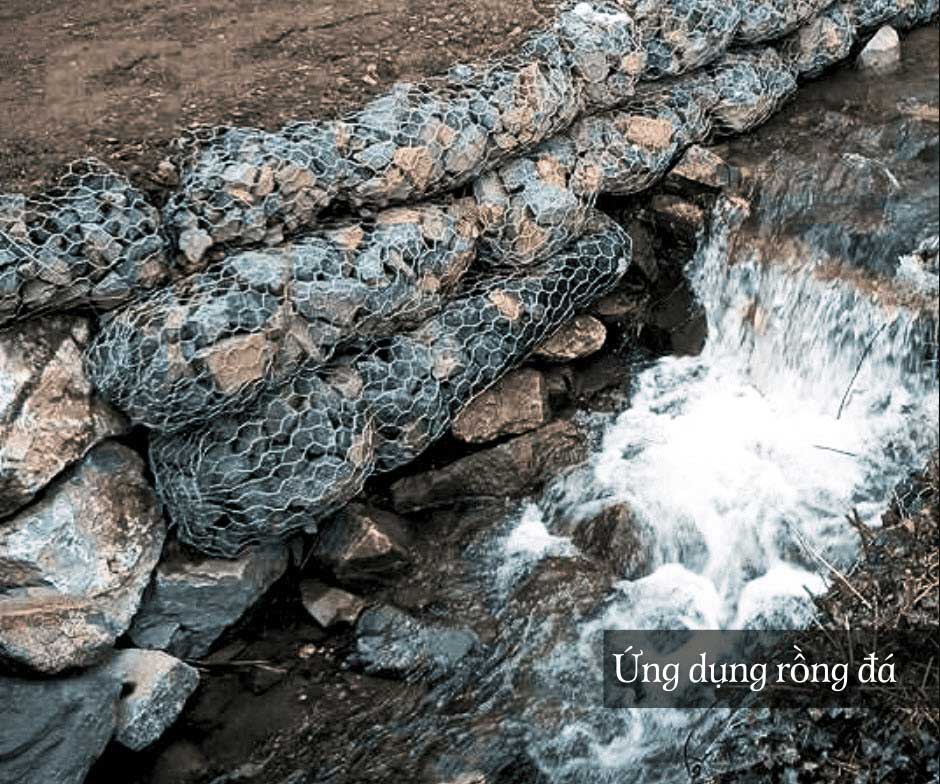

Ứng dụng

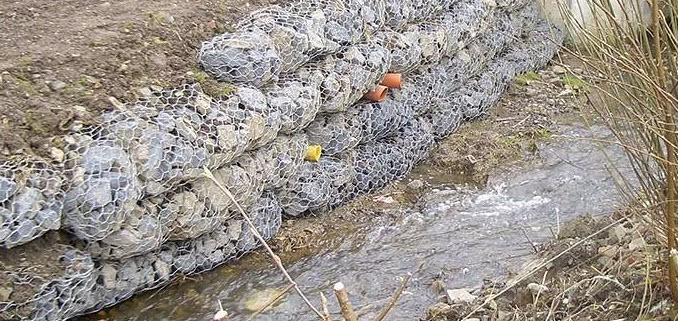

Rồng rọ đá có kết cấu linh hoạt, vững chắc và có khả năng thoát nước cao.
Rồng rọ đá được ứng dụng trong các công trình thủy lợi nhằm kiểm soát lũ, chống xói mòn, làm kênh dẫn dòng, phòng chống thiên tai, lũ lụt và bảo vệ bờ sông, bờ biển
Mắt lưới thông dụng
Mắt lưới : D8 = 80mm x 100mm – D10 = 100mm x 120mm
| Đường kính dây thép mạ | Sai số cho phép | Đường kính dây thép mạ bọc nhựa | Sai số cho phép |
| 2,2 2,4 | ± 0,06 | 3,2 3,4 | ± 0,06 |
| 2,7 3,0 | ± 0,08 | 3,4 3,7 | ± 0,08 |
| 3,4 | ± 0,10 | 4,4 | |
| 3,8 | ± 0,15 | 4,8 | ± 0,15 |

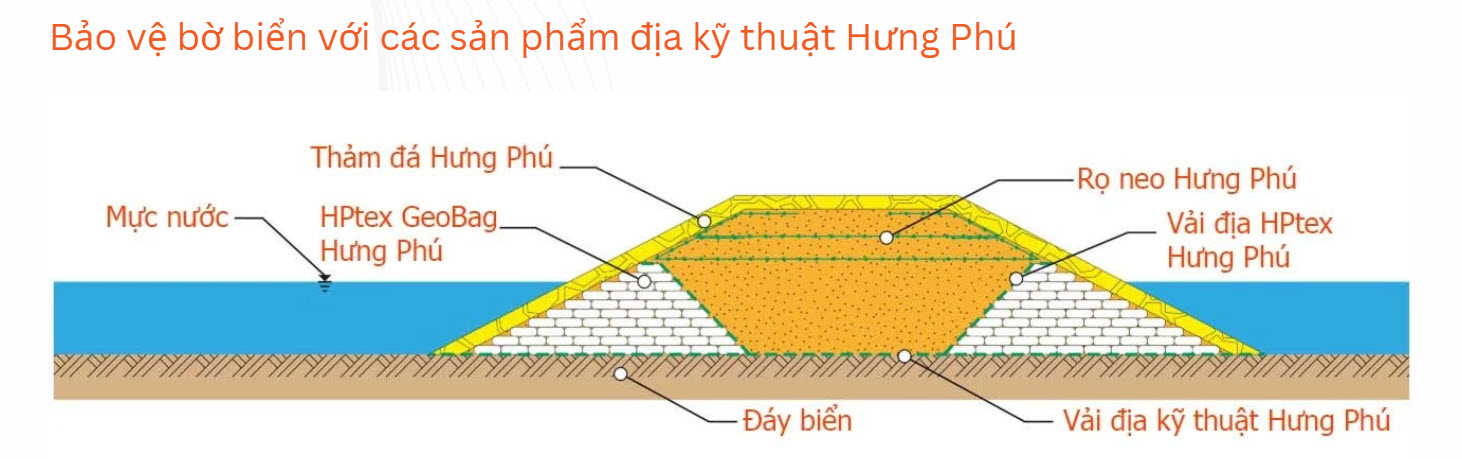

Giới thiệu một vài giải pháp điển hình từ sản phẩm
Giới thiệu tổng quan một vài giải pháp từ sản phẩm lưới thép xoắn đôi của chúng tôi. Để tìm hiểu thêm chi tiết, mời quý khách, đọc thêm thông tin dưới đây. Một vài giải pháp Hệ tường chắn, công trình chỉnh trị và giải pháp chống xói mòn cho mố cầu.
Rọ đá định hình khối thông dụng hoặc định hình khối đặc biệt, được gia công tại công trình hoặc tại nhà máy sản xuất. Hưng Phú luôn đảm bảo các thí nghiệm đạt chuẩn về dây đan, mắt lưới và các chỉ tiêu về nhựa bọc PVC.

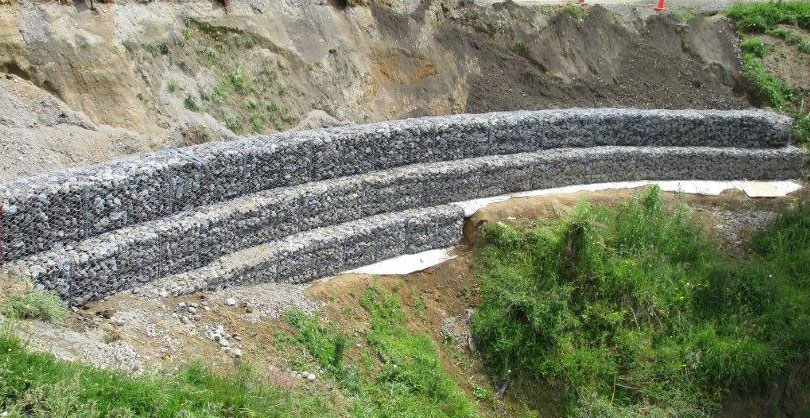

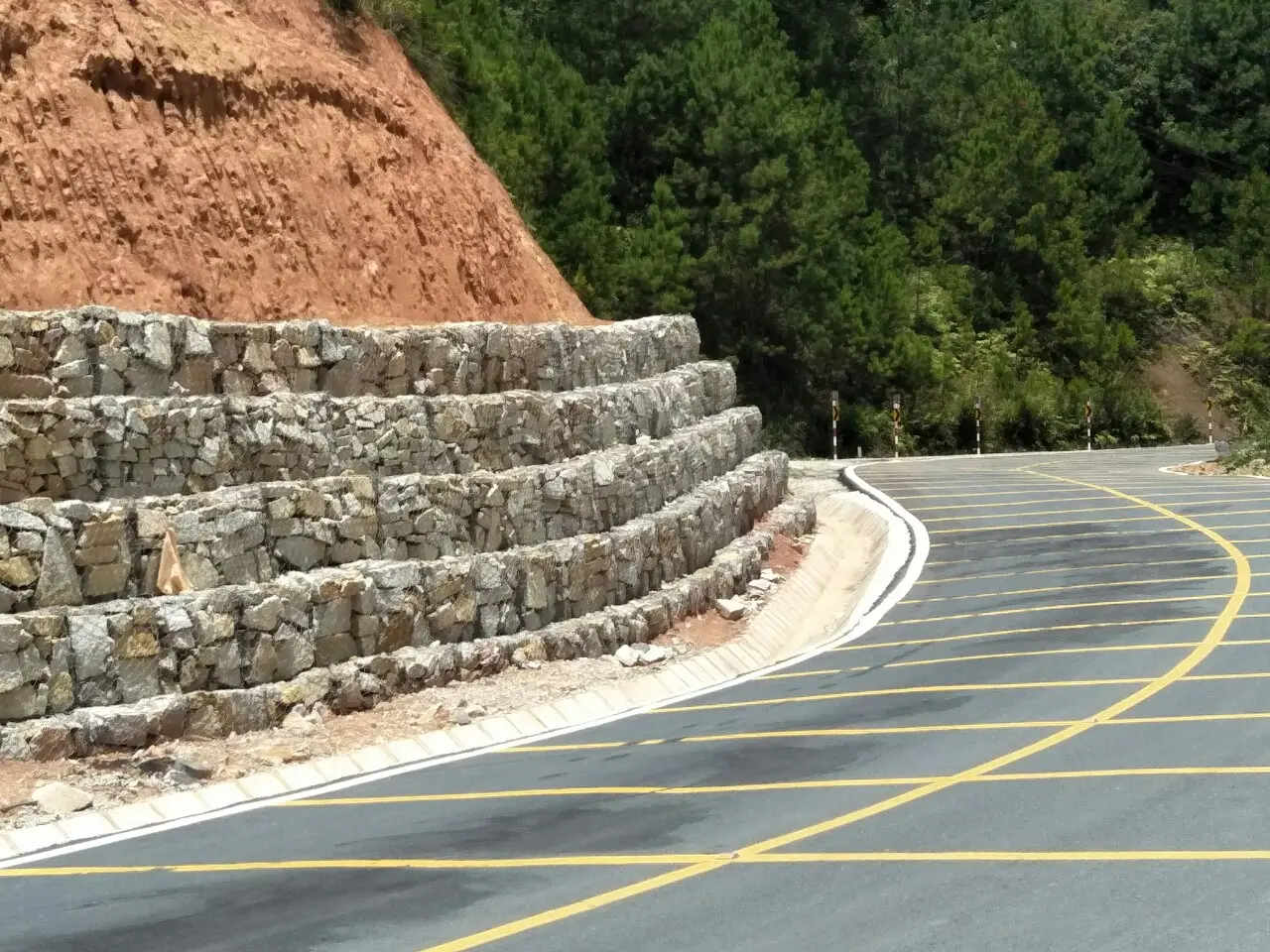

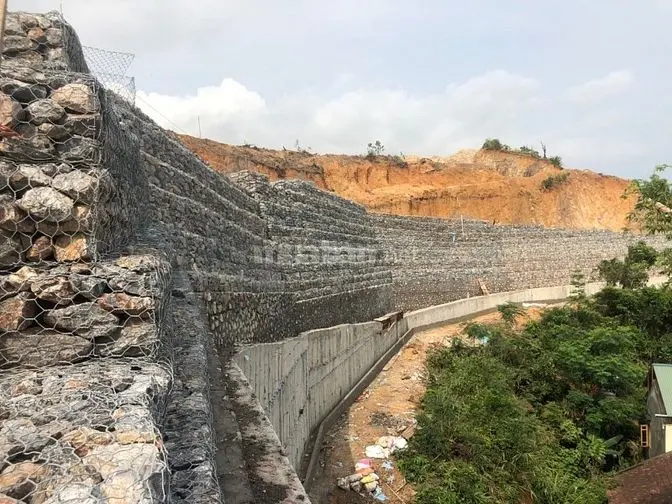

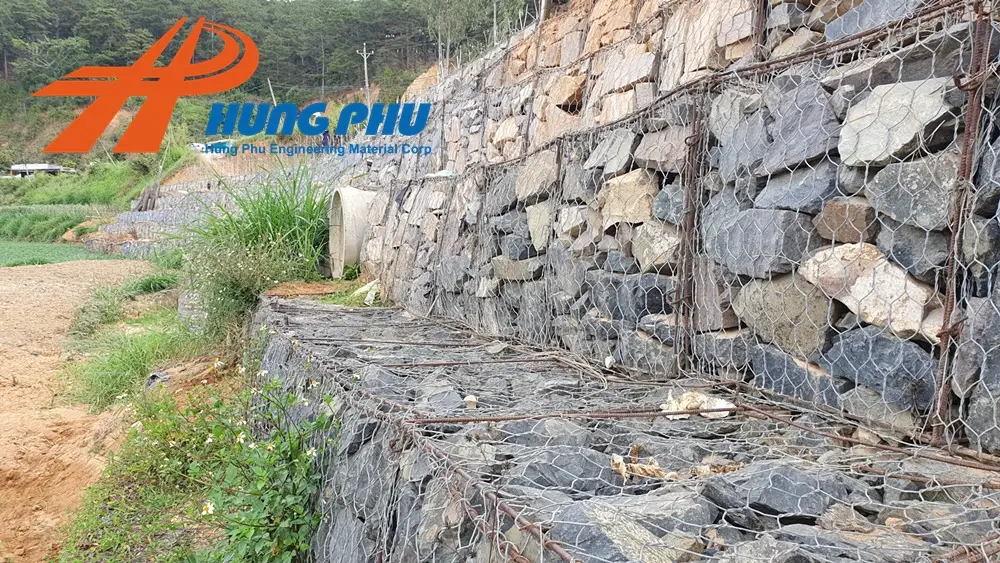

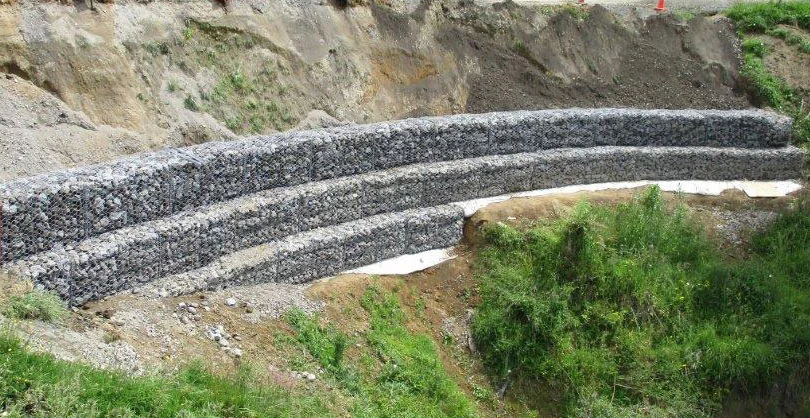

Hộp rọ đá trong thiết kế tường chắn trọng lực
Hình dạng cơ bản của tường chắn rọ đá là dạng hình thang, nhưng các mặt bên trong và bên ngoài có thể là thẳng hay là dạng bậc.
Chiều rộng của các bậc theo phương ngang không nên vượt quá chiều cao của rọ. Mặt ngoài của tường nên được xếp phẳng và tạo độ nghiêng về phía trong để làm tăng độ ổn định của tường.
Rọ đá gia cố tường chắn trọng lực có Khung viền
Tường chắn trọng lực rọ đá là một thiết kế tường chắn đất kết cấu mềm có khả năng chịu lực và bảo vệ khối đắp phía sau tường trong các điều kiện địa chất kém ổn định.
Một số tường chắn rọ đá được thiết kế thực hiện chức năng chỉnh trị và làm thân đập khóa bảo vệ công trình như đê chắn sóng, kè khóa bảo vệ dưới tác động của dòng chảy.

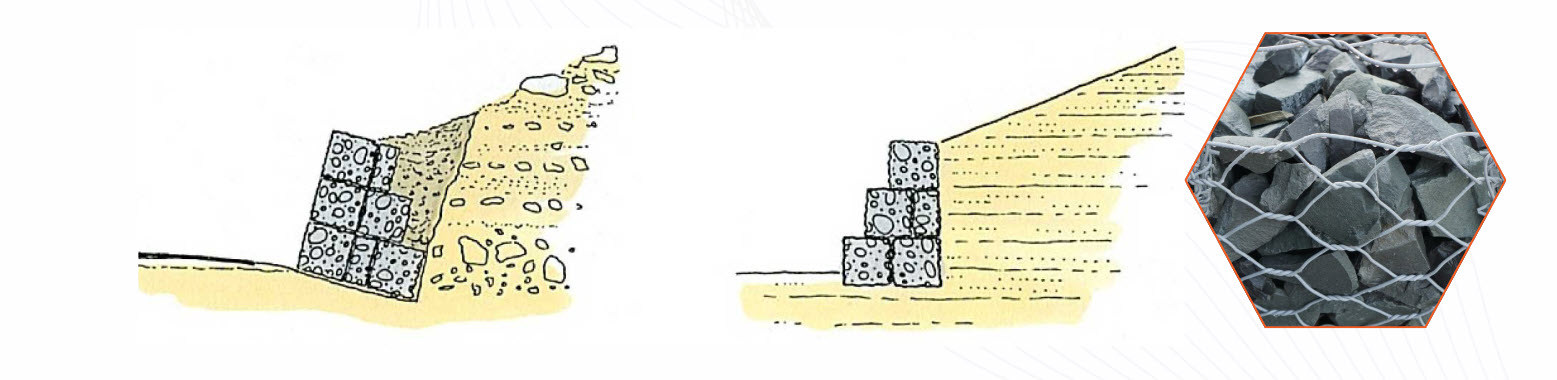

Các thiết kế tường chắn thông dụng

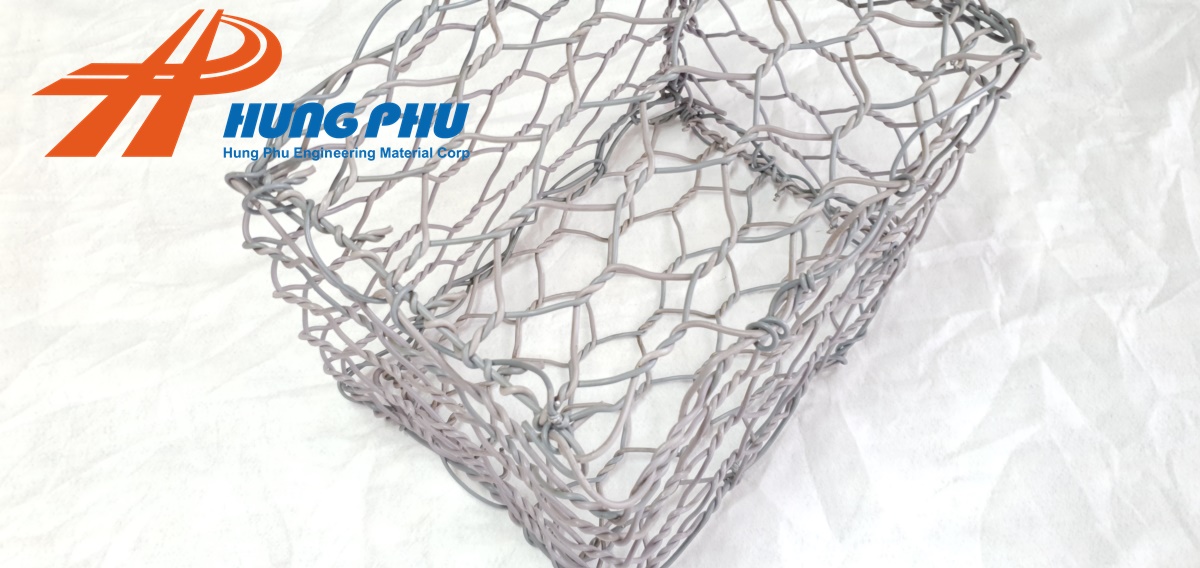

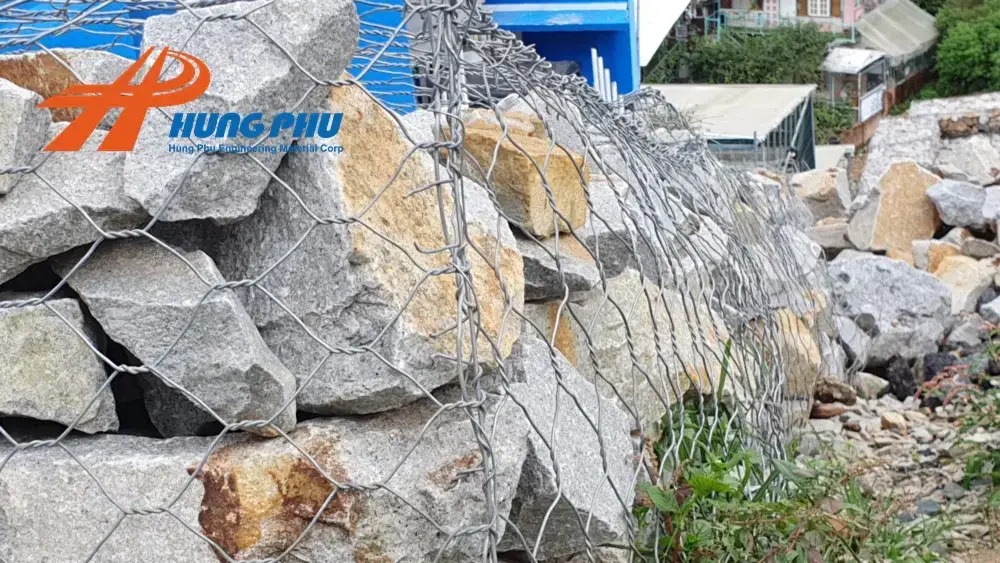

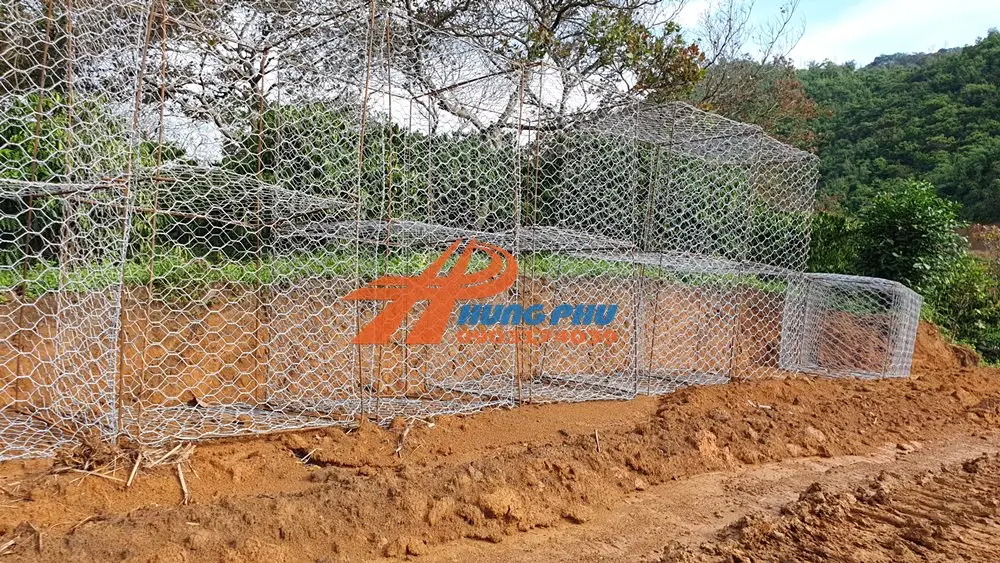

Rọ đá hộc với dây đan mạ kẽm nhẹ bọc nhựa PVC
Rọ đá hộc là vật liệu lấp trong Rọ với đá tự nhiên có hình khối lớn. Thông thường những định hình khối này phổ dụng theo kích thước Dài x Cao x Rộng tương đương 2m x 1m x 0,5m hoặc 2m x 1m x 1m.
Mắt lưới thông thường là:
80mm x 100mm hoặc 100mm x 120mm

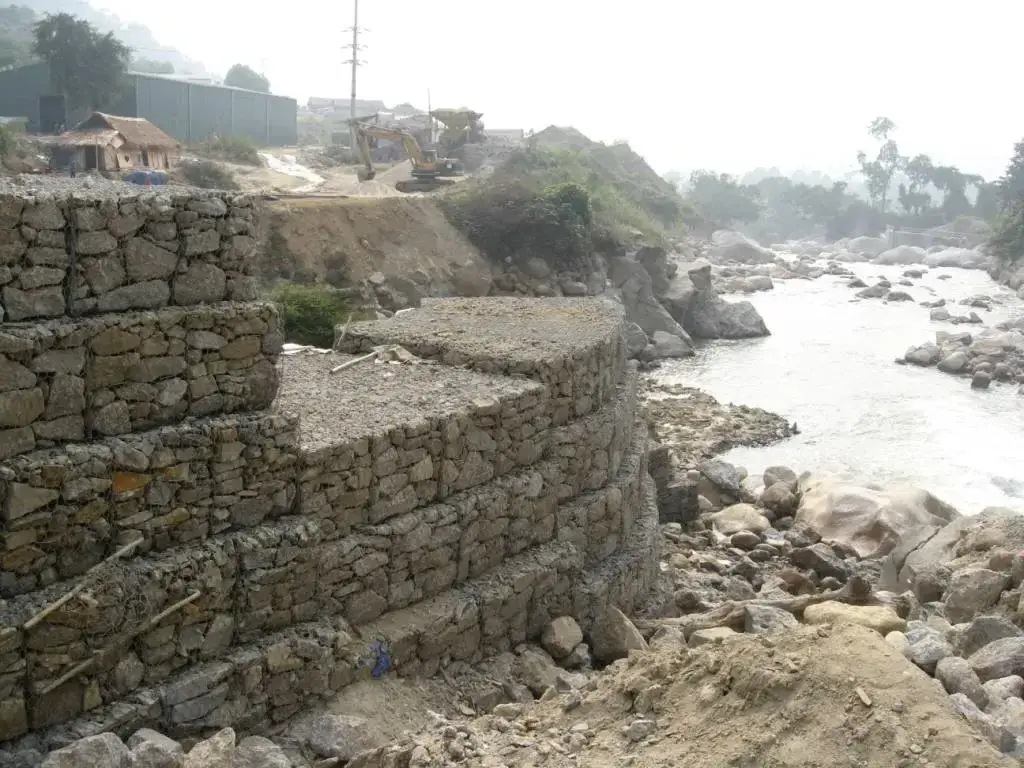

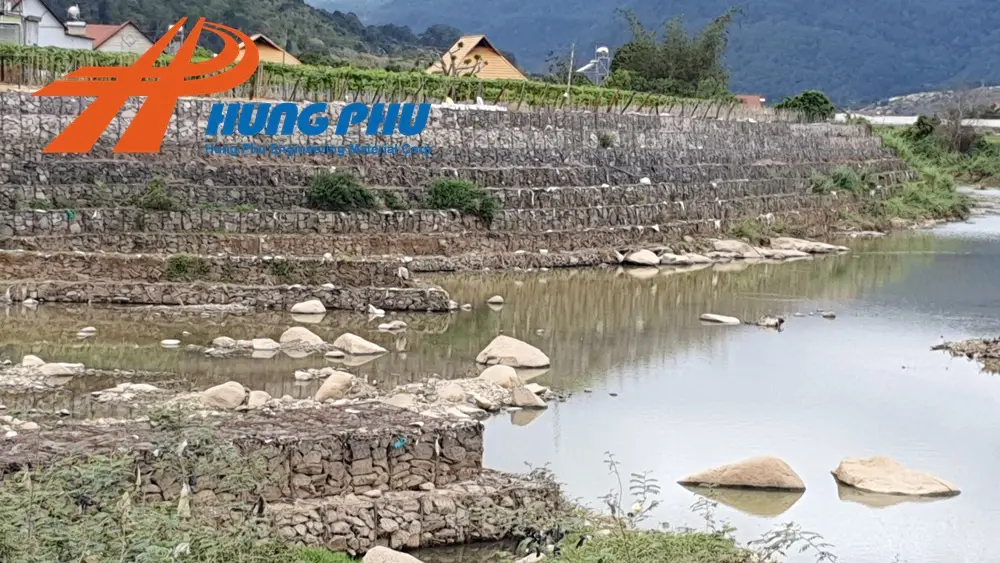

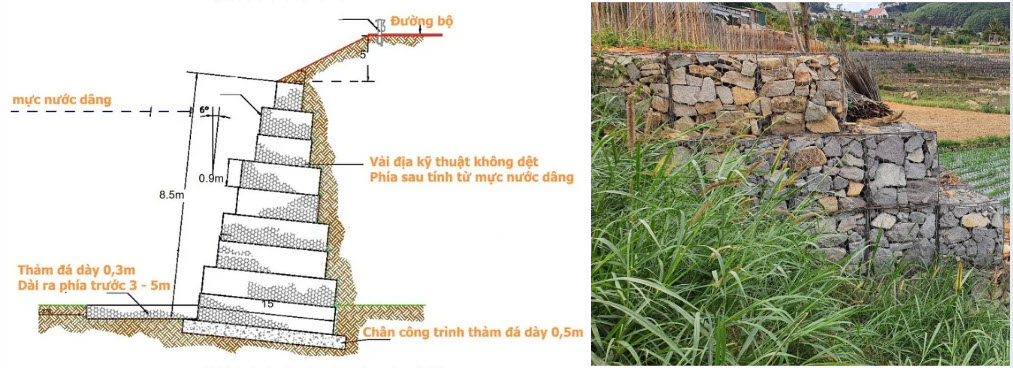

Rọ đá hộc với công trình chỉnh trị
Các kết cấu tường chắn trọng lực này thường được thiết kế với các module dưới 8m với chiều cao tường không vượt quá hai lần chân tường chắn.
Đối với các công trình trên sông hay những nơi mực nước thường xuyên thay đổi, phía sau tường phải bố trí tầng lọc ngược để ngăn đất cát đắp sau tường không bị thoát ra ngoài qua tường rọ đá. Phía ngoài và chân tường chắn sử dụng kết cấu thảm rọ đá hộ chân.

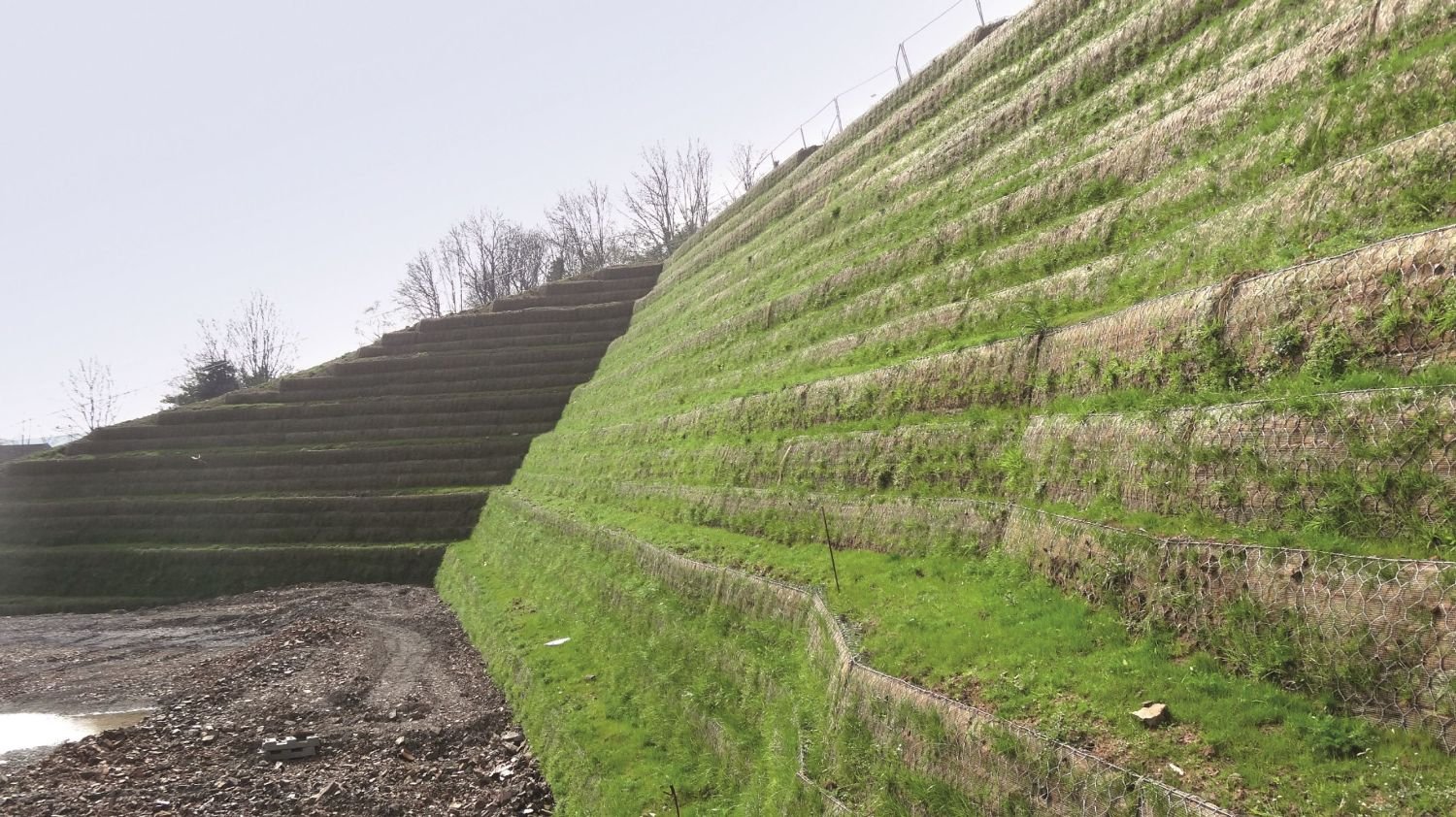

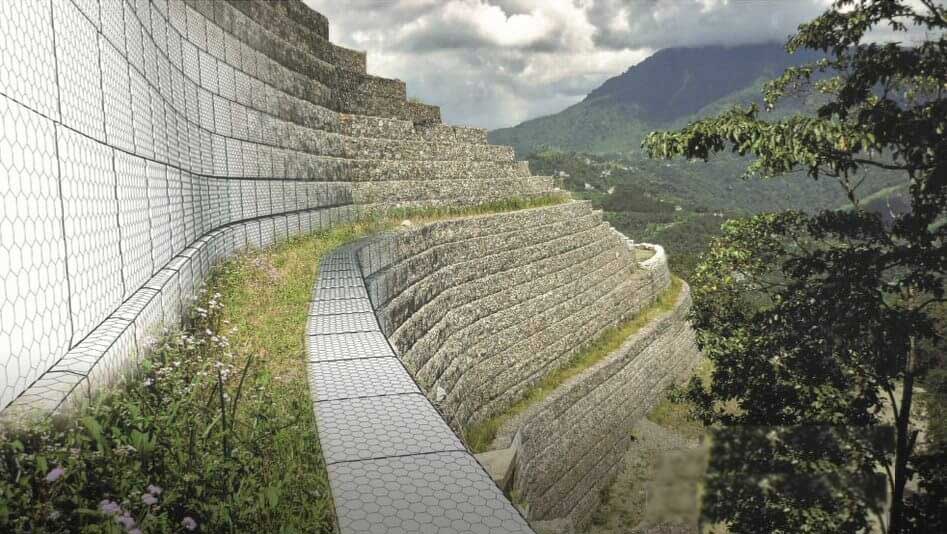

Hệ thống rọ đá trong thiết kế tường chắn đất có cốt
Tường chắn đất kết cấu mềm có khả năng chịu lực và bảo vệ khối đắp phía sau tường trong các điều kiện địa chất kém ổn định.
Một số tường chắn rọ đá được thiết kế thực hiện chức năng chỉnh trị và làm thân đập khóa bảo vệ công trình như đê chắn sóng, kè khóa bảo vệ dưới tác động của dòng chảy.

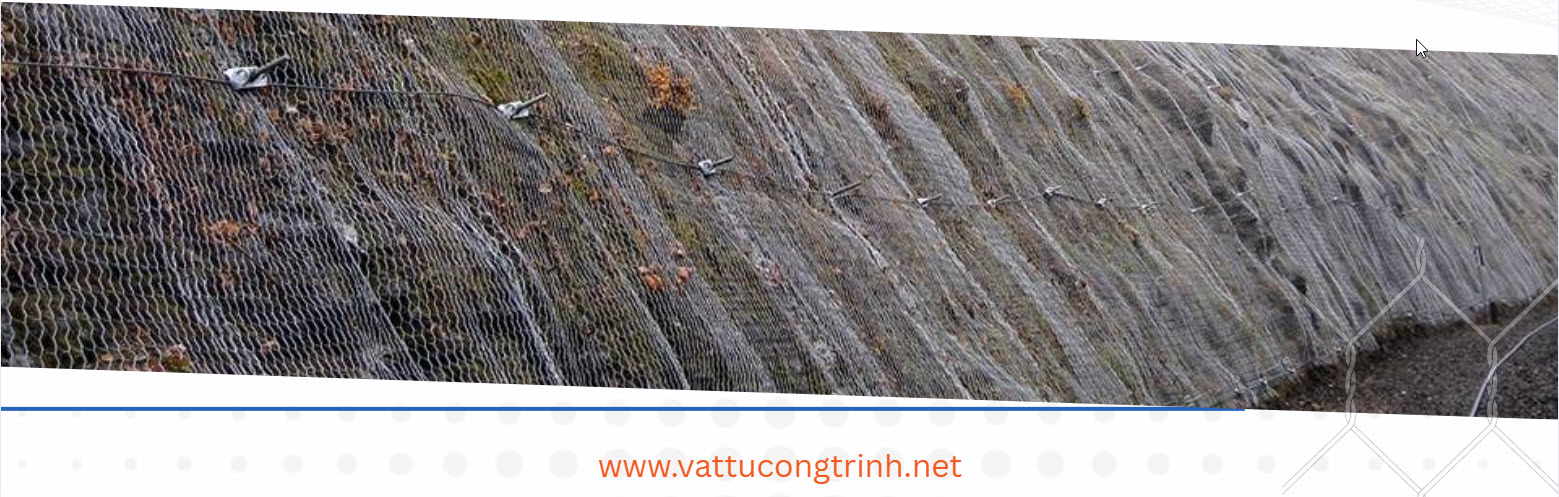

Hộp rọ đá chống sạt lở, bảo vệ đường cao tốc

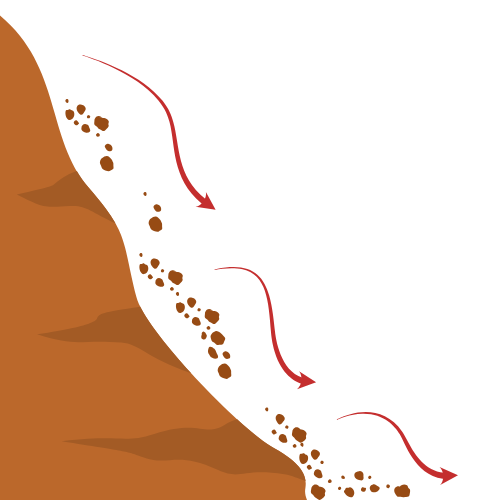

Đá lăn và sạt lở đất trên các Cao tốc đi qua các vùng trung du hoặc miền núi, chúng thường gây những thiệt hại nghiêm trọng cho con người và phương tiện tham gia giao thông.
Giải pháp khá phổ biến hiện nay là sử dụng hệ thống gia cố kè mềm bằng rọ đá. Tạo các tường chắn trọng lực bảo vệ sạt lở ngay bên dưới, ở những nơi được khảo sát và có nguy cơ cao.
Giải pháp tiêu năng
Ngoài chức năng chống trượt, sạt. Hệ thống này được sử dụng như một giải pháp tiêu năng cho các dòng thủy lực mạnh đổ xuống từ mái dốc.
Đặc điểm của rọ đá hộc là hệ thống thoát nước nhanh và hiệu quả. Tránh bão hòa nước làm suy yếu nền đất.
Các lựa chọn cho sản phẩm
 | Lựa chọn các định hình khối rọ phổ biến Hộp rọ kích thước: 2m x 1m x 0,3m Hộp rọ kích thước: 2m x 1m x 0,5m Hộp rọ kích thước: 2m x 1m x 1m Rọ neo kích thước: 2m x 1m x 0,5m – 2m |
Dây đan mạ kẽm và bọc nhựa PVC Mắt lưới: 60 x 80 – 80 x 100 – 100 x 120 Dây đan: 2.2/3.3 – 2.4/3.5 – 2.7/3.8 Dây viền: 2.7/3.8 – 3.4/4.5 – 4.0/5.1 Đơn vị tính: mm |  |

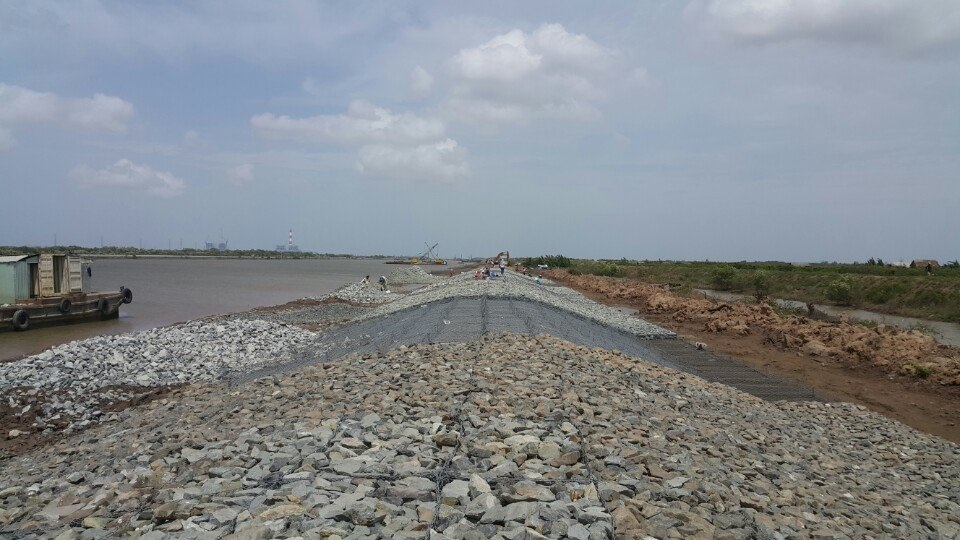

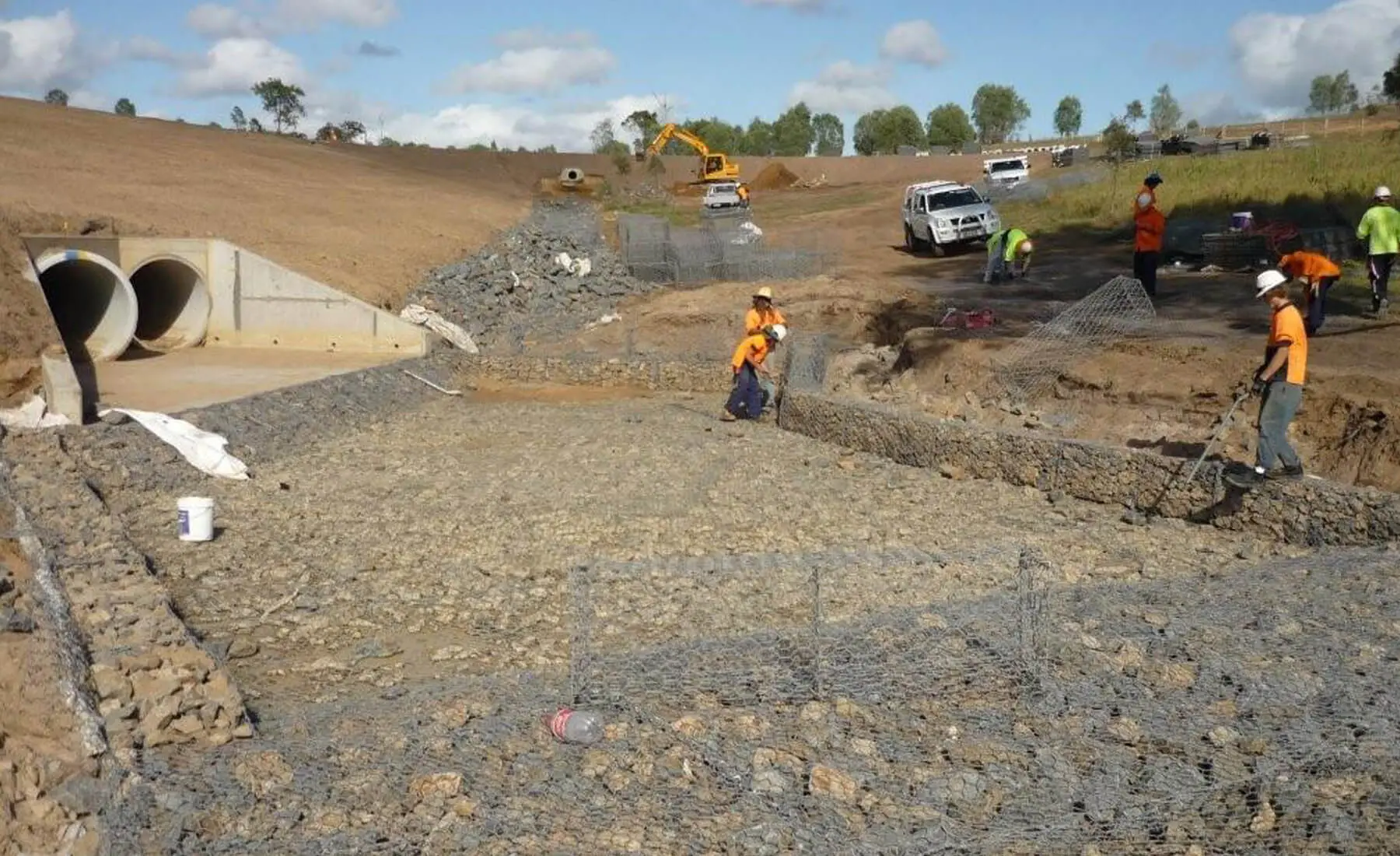

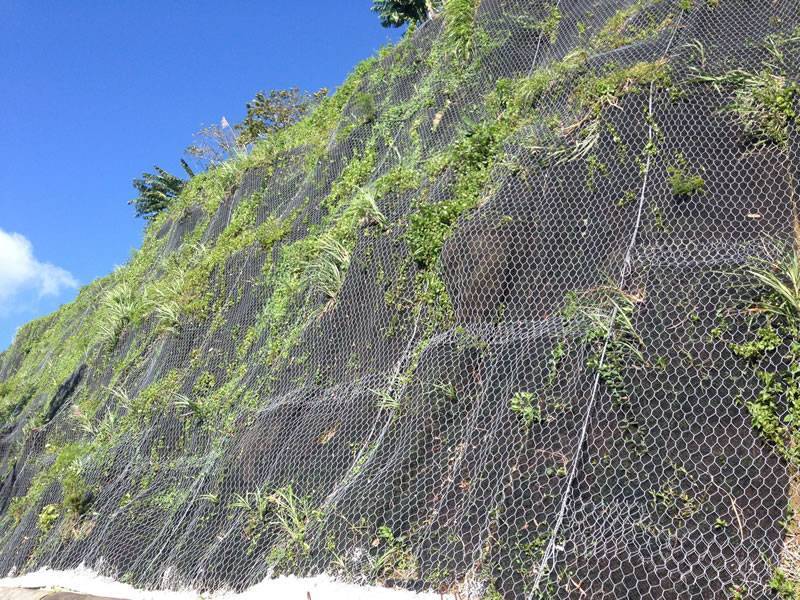

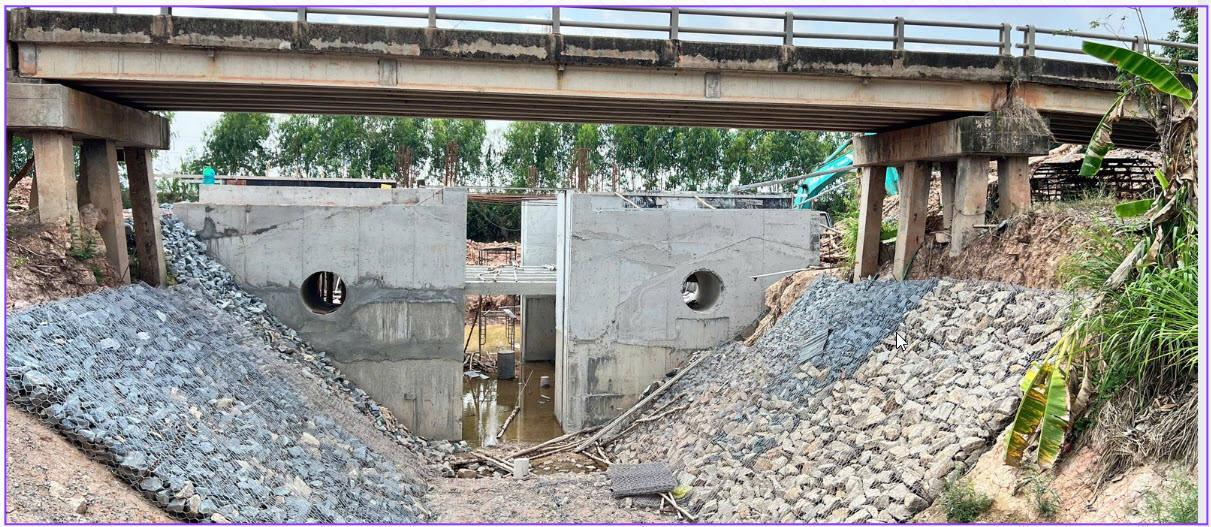

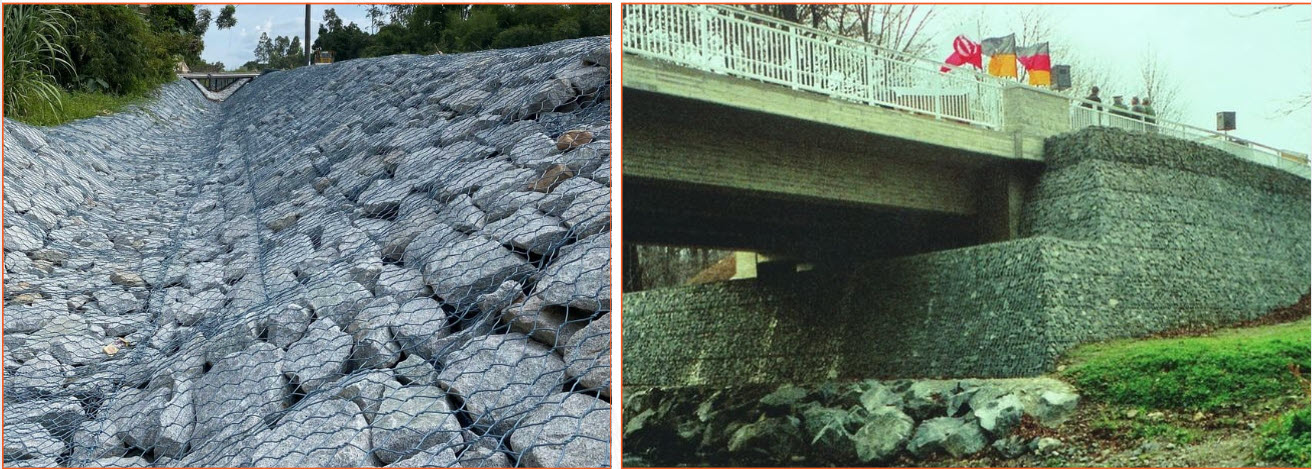

Ổn định mái dốc và lót kênh
Bảo vệ mái dốc chống sụt lở, sạt, trượt đất bằng hệ thống rọ đá, bao gồm nhiều sản phẩm kết hợp với nhau, rọ neo, thảm đá và thảm rọ.
Bảo vệ mái dốc cho mố cầu, mố trụ cầu hoặc mái dốc trong hệ thống lót kênh thủy lợi, các công trình đường thủy, đê đập, đê chắn sóng bảo vệ bờ. Mỗi dự án đều có những thiết kế và lựa chọn cho các sản phẩm riêng biệt hoặc kết hợp.

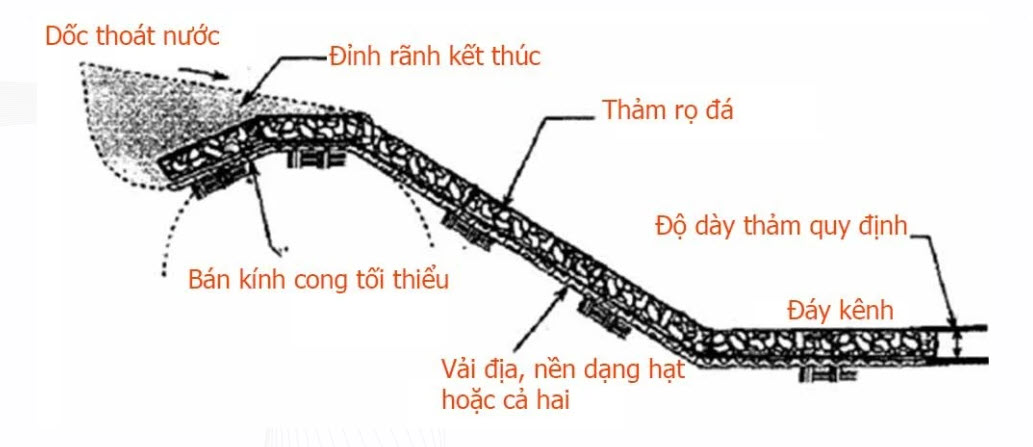

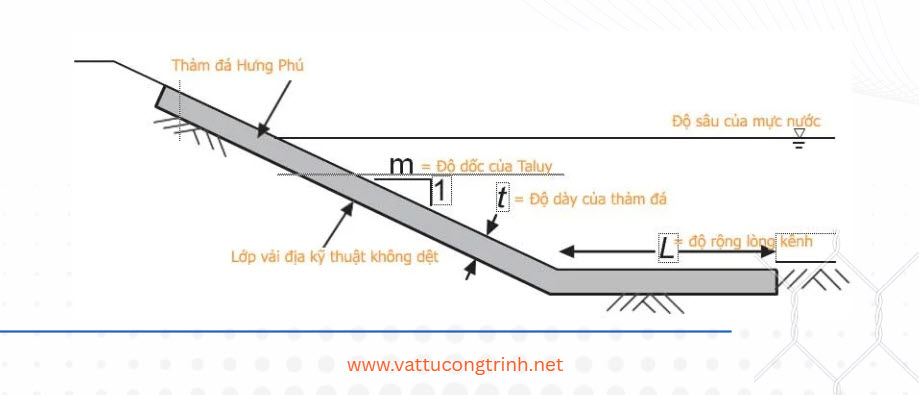

Các thiết kế phổ biến các công trình lót kênh
Theo phương đứng, thảm đá bảo vệ mái dốc phải có độ vượt cao so với mực nước thiết kế. Đối với đoạn sông rộng, độ vượt cao khoảng từ 40cm đến 60cm. Đối với đoạn sông hẹp hoặc đoạn sông uốn khúc độ vượt cao khoảng 60cm đến 90cm.
Về phía chân mái dốc, trong mọi trường hợp hoặc phải lắp đặt ít nhất một tấm thảm trên mặt phẳng đáy nằm ngang, hoặc một tấm cuối cùng nằm trọn vẹn trong nền đất đáy như thể hiện trong hình vẽ dưới đây.
Chiều rộng của tấm thảm đáy này phải được xác định đủ lớn để bảo vệ chân kè không bị xói.
Lựa chọn sản phẩm
Đối với các công trình chỉnh trị và đập khóa, rọ và thảm đá sử dụng cho công trình sử dụng loại mắt D = 80mm với dây mạ kẽm, mạ Gafan, mạ kẽm bọc nhựa PVC có đường kính tối thiểu 2,7/3,8 mm để tăng tuổi thọ công trình.
Các thiết kế công trình dạng này thường là các công trình không thể hoặc khó duy tu. Do đó các kỹ thuật đòi hỏi tối thiểu về mắt lưới và dây đan bọc nhựa PVC theo tiêu chuẩn TCVN 10335:2014.
Mố cầu gia cố – Rọ Thảm đá chế tạo lại tại công trình
Một số chủng loại rọ thảm đá có thể được chế tạo lại (định hình) tại công trường cho phù hợp kích thước sử dụng do việc điều chỉnh các kích thước khi thi công. Việc chế tạo lại phải được cắt theo bản vẽ đã được chấp thuận và định hình lại đúng kỹ thuật bằng dụng cụ cơ khí đáp ứng yêu cầu của thiết kế dự án.
Kích thước định hình của khối rọ không nằm trong các kích thước phổ dụng. Chúng cần được định hình tại công trình để phù hợp với hiện trạng của thiết kế.
Thông thường kích thước tiêu biểu như các hình học đặc biệt, bán nguyệt, chữ L, hoặc các định hình không cố định chiều rộng, chiều dài và chiều cao khác nhau trong cùng một khối rọ.
Hộp rọ đá theo quy cách đặc biệt
Kích thước đặc biệt yêu cầu về khung viền cũng được chế tạo tại công trình. Tùy thuộc vào yêu cầu của Dự án mà Khung viền có đường kính từ 8mm đến 12mm.
Kích thước định hình đặc biệt này thường bắt gặp trong các thiết kế ở các cống thủy lợi và các công trình chống xói đặc biệt những nơi có dòng thủy lực mạnh.

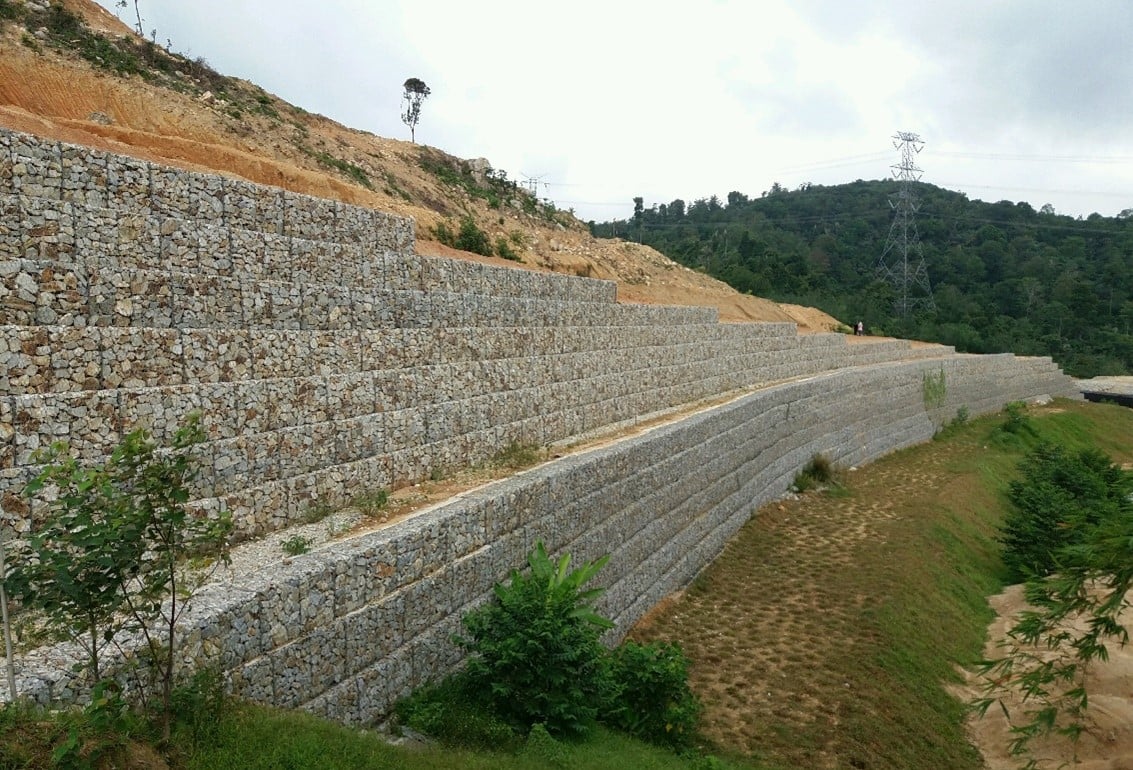

Kiểm soát xói lở – Các mái Taluy đất và đá
Với tường chắn trọng lực. Các hộp rọ đá không có rọ neo có thể thiết kế với dốc đứng 90 độ.
Tuy nhiên các thiết kế này có chiều cao từ 3 đến 8m hoặc cốt liệu trong đất thiết kế tốt có thể đến 10m.
Các mái Taluy đất có độ dốc lớn hơn 45 độ và chiều dài của mái dốc có thể lên đến hàng chục mét.
Điều này chấp nhận một giải pháp tường chắn trọng lực với hệ thống rọ đá bao gồm thảm đá và rọ neo làm bản mặt, có thể ứng dụng được trong các thiết kế thông thường với độ dốc gần bằng 90 độ.

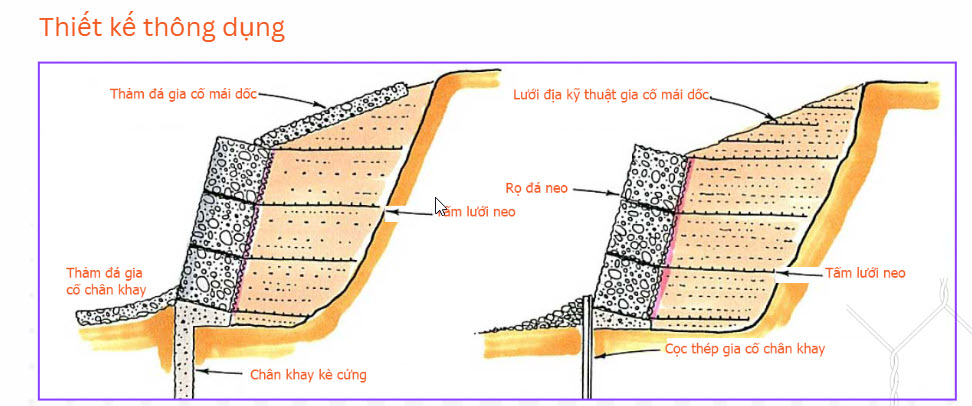

Định hình thông dụng ổn định mái dốc
Rọ neo kích thước 2m x 1m x 1m – Neo 3m
Định hình khối xếp – 2m x 1m x 1m.
Mắt lưới thích hợp
80mm x 100mm – 100mm x 120mm
Dây đan mạ kẽm bọc nhựa PVC
2,4mm/3,5mm – 2,7mm/3,8mm
Dây viền. 3,4mm/4,5mm – 3,7mm/4,8mm
Chống xói mòn và bảo vệ bờ biển
Các khu vực ven biển phải chịu xói mòn, bão và mực nước biển dâng cao, đòi hỏi các biện pháp bảo vệ bền vững và lâu dài.
Hưng Phú cung cấp vật liệu địa kỹ thuật lưới thép xoắn kép, định hình các sản phẩm địa kỹ thuật chất lượng cao. Các khối rọ đá, thảm đá, rọ neo kết hợp cùng với giải pháp kỹ thuật tiên tiến hiện nay để bảo vệ các bờ biển trước sự xâm thực.
Một giải pháp, bao gồm các sản phẩm địa kỹ thuật Hưng Phú. Túi địa kỹ thuật, rọ đá neo, thảm đá và vải địa kỹ thuật trong thiết kế thông dụng.
Sản phẩm Rọ đá – Thảm đá Hưng Phú
Yêu cầu về mắt lưới:
D6 – D8 – D10
Yêu cầu về đường kính dây đan mạ kẽm nặng lớp phủ mạ kẽm – 260 – 280g/m2. Bọc nhựa PVC 0,4 – 0,6mm.
Đường kính dây đan: 2,4mm/3,5mm – 2,7mm/3,8mm
Neo Điểm – Chống đá lăn bảo vệ đường bộ – Cao tốc
Ở những nơi có đường bộ, cao tốc đi ngang qua. Những vùng có địa chất không ổn định và nhạy cảm bởi các rung chấn nhỏ ở hai, hoặc một phía triền dốc, ở đó luôn có những viên đá lăn do tác động của các phương tiện giao thông phía bên dưới.
Những vùng rộng lớn này rất khó để thi công một công trình với hệ thống rọ, thảm đá và các giải pháp liên quan đến chúng. Và chúng tôi giới thiệu giải pháp neo điểm phủ mái dốc dưới đây
Những vùng được khảo sát có nguy cơ sạt lở thấp. Nhưng nhạy cảm với các rung chấn nhỏ. Làm cho các viên đá rời rạc không liên kết ở những triền dốc dễ rơi xuống.
Khối lượng có thể rất nhỏ, nhưng khi lăn xuống, chúng có động năng rất lớn và gây nhiều thiệt hại cho Phương tiện lưu thông cũng như cho con người hoặc các công trình dân sinh khác.
Giải pháp là dùng lưới thép xoắn kép mắt lưới lục giác neo vào các điểm trên triền dốc bằng những chốt thép có độ sâu thích hợp.
Đặc tính của lưới thép Hưng Phú trong giải pháp neo điểm
Đặc tính của mắt lưới
Mắt lưới xoắn kép mắt cáo được đan ít nhất có 3 vòng xoắn. Mỗi vòng xoắn liên kết riêng biệt. Đo đó khi một mắt lưới bị bung vỡ dưới tác động của lực. Các mắt lưới còn lại vẫn đứng vững trong hệ thống chịu lực.
Đặc tính này đáp ứng được cho giải pháp neo điểm này, đòi hỏi về độ giản dài, độ đàn hồi và đặc tính chịu lực suy giảm năng lượng của đá lăn.
Đặc tính của dây đan
Máy đan chuyên dụng mắt lưới xoắn đôi chỉ đan được dây thép mềm có đường kính từ 2,0mm/3.1mm PVC đến 3,0mm/4.1mm PVC.
Với dây đan mạ kẽm nặng hoặc nhẹ. Cường độ chịu kéo của dây thép cường độ cao là 450 – 550 N/mm2 (BS 1052:99 / ASTM A370-10)
Dây bọc nhựa PVC cho các dự án nằm trong điều kiện địa chất khắc nghiệt và có tính ăn mòn cao.
Giới thiệu
Rọ đá mạ kẽm dây đan
Báo giá rọ đá hiện nay rất đa dạng, phụ thuộc vào nhiều yếu tố như kích thước, chất liệu và tính năng.
Từ thông tin được cung cấp trong các kết quả tìm kiếm, chúng ta có thể thấy rằng một số sản phẩm tiêu biểu có mức giá khá cụ thể.
Thanh toán & Vận chuyển
Báo giá rọ đá mạ kẽm tính theo m2
Kích thước điển hình rọ đá
| Chiều dài m | Chiều rộng m | Chiều cao m | Số lượng ô chứa | Thể tích chứa m3 |
| 2,0 | 1,0 | 0,3 | 2,0 | 0,6 |
| 3,0 | 1,0 | 0,3 | 3,0 | 0,9 |
| 4,0 | 1,0 | 0,3 | 4,0 | 1,2 |
| 2,0 | 1,0 | 0,5 | 2,0 | 1,0 |
| 3,0 | 1,0 | 0,5 | 3,0 | 1,5 |
| 4,0 | 1,0 | 0,5 | 4,0 | 2,0 |
| 2,0 | 1,0 | 1,0 | 2,0 | 2,0 |
| 3,0 | 1,0 | 1,0 | 3,0 | 3,0 |
| 4,0 | 1,0 | 1,0 | 4,0 | 4,0 |
| CHÚ THÍCH: Sai số kích thước hình học về chiều dài, rộng, cao đối với rọ đá trước khi xếp đá vào rọ là ± 5%. | ||||
Các thông số kỹ thuật của nhựa PVC
| Đặc tính kỹ thuật | Đơn vị | Mức | Phương pháp thử | ||||||||||||||||||||
| Khối lượng riêng | g/cm3 | 1,30-1,40 | ASTM D792 | ||||||||||||||||||||
| Cường độ chịu kéo | Kg/cm2 | ³ 210 | ASTM D412 | ||||||||||||||||||||
| Độ cứng | D | 50-60 | ASTM D2240 | ||||||||||||||||||||
| Độ giãn dài kéo đứt | % | ³ 200 | ASTM D412 | ||||||||||||||||||||
| Modul đàn hồi tại 100% độ giãn dài | Kg/cm2 | ³ 190 | ASTM D412 | ||||||||||||||||||||
| Khả năng chống mài mòn | % | < 12 | ASTM D1242 | ||||||||||||||||||||
| Thử nghiệm phun muối (thời gian) | h | 3000 | ASTM B117 | ||||||||||||||||||||
| Độ xâm thực của lõi thép tính từ mặt cắt đầu dây không vượt quá 25mm khi ngâm mẫu thử trong dung dịch HCl 5% trong 2000h | mm | £ 25 | |||||||||||||||||||||
CHÚ THÍCH: Các chỉ tiêu từ có số thứ tự từ 1 đến 5 tiến hành thử nghiệm cho mỗi mẫu thử bất kỳ theo quy định tại Điều 13: Phương pháp thử nghiệm, tiêu chuẩn ASTM A975. Các chỉ tiêu có số thứ tự từ 6 đến 8 nhà chế tạo xuất trình kết quả thử nghiệm đã được chứng nhận bởi đơn vị thử nghiệm độc lập đã tiến hành phép thử này với các công trình Hàng Hải trước khi được chấp thuận sử dụng của kỹ sư dự án.
Sai số cho phép của dây thép mạ, dây thép mạ bọc nhựaĐơn vị tính bằng milimét
| |||||||||||||||||||||||
Các chứng nhận hợp chuẩn & hợp quy của Hưng Phú
Các chứng chỉ Hợp chuẩn – Hợp quy về sản phẩm lưới rọ đá xoắn kép, được cấp bởi các Đơn vị thí nghiệm có uy tín
Hợp chuẩn hợp quy về các tiêu chuẩn Quốc gia TCVN 10335:2014 về rọ đá, thảm đá, bao gồm kết quả thí nghiệm về tiêu chuẩn mắt lưới và dây đan mạ kẽm bọc nhựa PVC, phục vụ các công trình chỉnh trị và kỹ thuật thủy lợi
Chứng nhận đăng ký nhãn hiệu
Sản phẩm Rọ đá lưới thép mắt cáo xoắn đôi, Hưng Phú đăng ký quyền sở hữu trì tuệ về nhãn hiệu cũng như các quy cách định hình rọ đá, thảm đá, thảm rọ đá và rọ neo. Cũng như các chứng nhận về hợp chuẩn và hợp quy theo TCVN của Quốc gia về Rọ đá lưới thép trong các công trình Thủy công. Các công trình gia cố mái dốc, tường chắn và đê kè.
Các câu hỏi thường gặp về rọ đá mạ kẽm
Rọ đá dây đan mạ kẽm là gì?
Rọ đá dây đan mạ kẽm là loại rọ đá được đan từ dây thép đã được mạ kẽm nhúng nóng. Dây đan tạo nên các mắt lưới hình lục giác xoắn kép, sau đó được cắt, bo viền, bo gốc và buộc thành các khối rọ đá. Bên trong rọ được lấp đá — tạo kết cấu dạng “giỏ đá” để giữ đất, chống xói lở, kè bờ sông suối, chắn đất đá.
Vì sao nên dùng dạng mạ kẽm cho rọ đá?
Dây thép mạ kẽm nhúng nóng giúp tăng khả năng chống oxy hóa (gỉ sét), chống ăn mòn theo thời gian. Nhờ lớp kẽm, rọ đá sẽ bền hơn khi tiếp xúc với nước, môi trường ẩm, hóa chất tự nhiên — phù hợp cho các công trình kè, sông suối, thủy lợi.
Dây thép làm rọ đá có đặc tính kỹ thuật như thế nào?
Thông thường: dây đan có đường kính lõi thép từ khoảng 2,2 mm – 3,0 mm, dây viền có đường kính lõi thép khoảng 2,7 mm – 3,8 mm.
Cường độ chịu kéo của thép thường dao động khoảng 380 – 550 N/mm²
Mắt lưới và kích thước rọ đá phổ biến là gì?
Có một số kích thước mắt lưới thường dùng như: 60×80 mm (P6), 80×100 mm (P8), 100×120 mm (P10).
Kích thước rọ (khi đóng khối) có thể tùy theo yêu cầu công trình — nhà sản xuất thường cắt và bo viền theo thiết kế.
Những ứng dụng chính của rọ đá mạ kẽm?
Rọ đá mạ kẽm thường được dùng để:
– Chống xói lở bờ sông, bờ suối, bờ biển, ven kè.
– Xây tường chắn đất, tường chắn trọng lực.
– Lát mái, đáy kênh, kè đê, công trình thủy lợi.
– Ứng dụng trong những khu vực địa chất yếu, đất yếu — bởi cấu trúc lưới + đá bên trong có thể thích ứng biến động đất, sụt lún
Rọ đá mạ kẽm phải đáp ứng tiêu chuẩn kỹ thuật nào?
Dây thép dùng phải là thép mạ kẽm nhúng nóng, đảm bảo đúng độ bền, độ dẻo, cường độ kéo đứt; lớp phủ kẽm (zinc coating) thường đạt khoảng 240–300 g/m² tùy loại.
Mắt lưới, đường kính dây, kích thước rọ và dung sai sản xuất phải tuân theo tiêu chuẩn kỹ thuật — để đảm bảo độ bền, ổn định khi thi công và sử dụng.
So sánh hai loại dây đan: mạ kẽm nhẹ và mạ kẽm nặng — khác nhau ra sao?
Có hai loại chính: dây đan mạ kẽm nhẹ (theo tiêu chuẩn cũ như TCVN 2053:1993) và dây đan mạ kẽm “nặng” hơn — theo tiêu chuẩn mới hơn như TCVN 10335:2014.
Dây đan mạ kẽm nặng có lớp kẽm phủ dày hơn, do đó kháng ăn mòn tốt hơn, bền bỉ hơn — thích hợp với điều kiện khắc nghiệt hoặc công trình cần tuổi thọ cao.
Lợi ích khi dùng rọ đá mạ kẽm so với xây dựng bê tông hoặc tường chắn truyền thống là gì?
Một số ưu điểm nổi bật:
– Khả năng chịu lực tốt, bền bỉ, chống ăn mòn hoặc gỉ sét nếu dùng dây mạ kẽm đúng tiêu chuẩn.
– Dễ thi công, lắp đặt linh hoạt, có thể đóng rọ theo kích thước thực tế công trình.
– Có khả năng thoát nước tự nhiên (nhờ khoảng trống giữa đá), giúp giảm áp lực nước phía sau tường chắn hoặc kè — điều mà bê tông cứng không có.
– Phù hợp với địa hình phức tạp, đất yếu, dễ thích nghi hơn so với kết cấu bê tông cứng.
Những hạn chế hay điều kiện cần lưu ý khi sử dụng rọ đá mạ kẽm?
– Nếu chọn dây mạ kẽm nhẹ hoặc lớp phủ kẽm/đan không đạt tiêu chuẩn, rọ đá có thể bị ăn mòn — giảm tuổi thọ, khả năng chống hơi nước, ăn mòn không ổn định.
– Do cấu trúc lưới + đá, tường chắn từ rọ đá có thể “dị hóa” hình dạng nếu lắp đặt không đúng cách hoặc không có vách ngăn/tiêu chuẩn thi công phù hợp — đặc biệt ở vùng có biến động đất/nước mạnh.
– Việc thi công cần đúng kỹ thuật: cắt dây, buộc, lèn đá, đặt vách ngăn nếu cần — để đảm bảo ổn định công trình.
Khi nào nên chọn rọ đá mạ kẽm cho công trình?
Bạn nên chọn rọ đá mạ kẽm khi:
– Công trình yêu cầu chống xói lở, kè bờ sông, bờ biển, vùng có nước, ẩm, ăn mòn.
– Địa hình/đất yếu, nền đất không ổn định — rọ đá linh hoạt hơn bê tông cứng.
– Muốn thi công nhanh, lắp đặt dễ, tiết kiệm chi phí thi công và bảo trì.
– Công trình cần khả năng thoát nước tự nhiên sau lớp đá để tránh áp lực thủy lực phía sau tường chắn/kè.
